NPN和PNP三極管在實際電路中的配合使用，關鍵在于利用它們“互補對稱”的特性，從而實現對信號和功率更靈活、更高效的控制。

簡單來說，可以把它們想象成一對手拉手、方向相反的“電流閥門”。NPN管是“用高壓水槍（基極高電平）向下推開水閥”，讓電流從集電極流向發射極（C -> E）；而PNP管是“用低壓水泵（基極低電平）向上抽開水閥”，讓電流從發射極流向集電極（E -> C）。

下面我們通過幾個經典的配合應用場景來具體解析。

一、互補推挽輸出電路（最經典的應用）

這是利用NPN和PNP互補特性消除“交越失真”的核心電路，廣泛應用于功率放大和數字信號驅動。

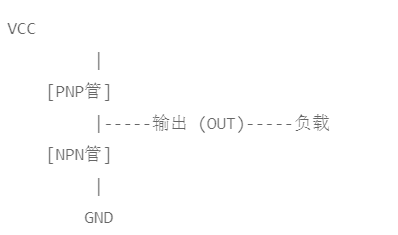

1. 射極跟隨器/推挽輸出級：

這是最基本的互補輸出結構，能顯著提高帶負載能力，輸出電壓可以非常接近電源軌。

工作原理：

當輸入信號為高電平時，NPN管導通（PNP管截止），電流從VCC經NPN管流向負載，對負載“灌電流”（Source Current），輸出高電平。

當輸入信號為低電平時，PNP管導通（NPN管截止），電流從負載經PNP管流向GND，從負載“拉電流”（Sink Current），輸出低電平。

優勢：可以雙向驅動負載，輸出阻抗低，驅動能力強，能同時提供和吸收大電流。常用于驅動電機、揚聲器、繼電器等。

注意：為了避免兩管在輸入信號轉換的瞬間同時導通造成大電流短路（“共通”現象），需要精心設計偏置電路或使用專用的推挽驅動芯片。

2. 互補功率放大器（如BTL橋接、H橋）：

這是推挽結構的擴展，用于實現更高的功率和雙向控制，比如電機正反轉。

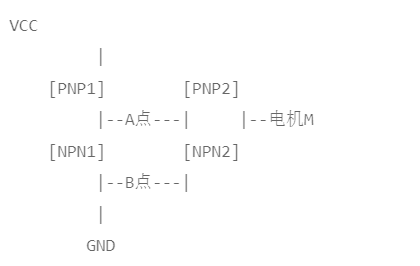

H橋驅動原理：

正轉：導通 Q1(NPN) 和 Q4(PNP)，電流路徑為：VCC -> Q1 -> A點 -> 電機 -> B點 -> Q4 -> GND。

反轉：導通 Q2(PNP) 和 Q3(NPN)，電流路徑為：VCC -> Q2 -> B點 -> 電機 -> A點 -> Q3 -> GND。

剎車/停止：導通Q1和Q3，或Q2和Q4，將電機兩端短路實現快速制動。

要點：必須確保對角線的一對管子（NPN+PNP）同時導通，而同一側的管子絕不能同時導通。通常會使用專門的H橋驅動IC（如L298N、DRV8833等）來集成邏輯控制和防止共通。

二、邏輯電平轉換與接口電路

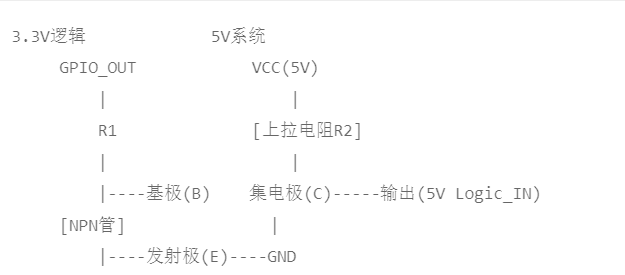

利用NPN和PNP的開關特性，可以構建簡單高效的邏輯電平轉換器，例如將3.3V的微控制器信號轉換為5V系統信號。

工作原理：

當3.3V GPIO輸出高電平（3.3V） 時，NPN管飽和導通，其集電極（C）被拉低至近0V，因此輸出為低電平（0V）。

當GPIO輸出低電平（0V） 時，NPN管截止，5V電源通過上拉電阻R2將輸出端拉高至高電平（5V）。

優勢：電路簡單，成本低，實現了從3.3V到5V的單向電平轉換，同時實現了信號的反向。如果需要不反相，可以再加一級反相器或使用其他結構。

三、電源路徑管理與開關

在需要控制多個電源通斷或實現“理想二極管”（防反接、防倒灌）的場合，互補對也非常有用。

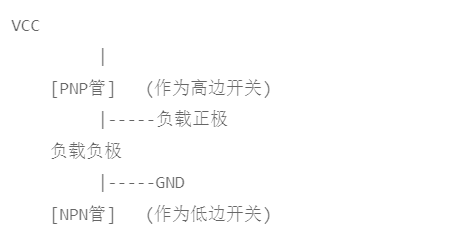

1. 高邊開關（PNP） + 低邊開關（NPN）協同控制：

有時我們需要同時控制電源的“高端”和“低端”，例如在需要完全隔離負載的電路中。

控制：用一個信號同時控制這對互補管。當控制信號為高時，NPN導通（將負載負極接地），同時驅動PNP管基極為低，使PNP導通（將VCC接至負載正極），負載得電。控制信號為低時，兩管均截止，負載完全與電源斷開。

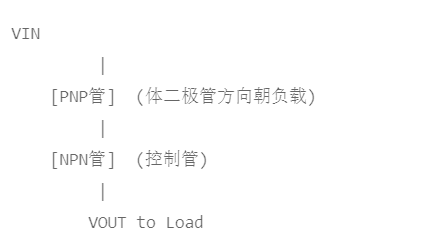

2. 互補對構成“理想二極管”或防反接電路：

相比于單個二極管，用互補對可以顯著降低壓降和損耗。

工作原理：NPN管作為控制器。當輸入電壓正常且高于輸出電壓時，通過偏置使PNP管完全導通，其飽和壓降（Vce_sat）通常只有0.1-0.3V，遠低于普通二極管的0.7V。當輸入電壓異常（如反接或過低），NPN管截止，PNP管也截止，電路關斷。

總結與核心設計要點

“互補”的本質：NPN和PNP是極性相反、特性對稱的器件。在推挽結構中，它們就像電路中的“推”和“拉”，一個負責提供電流（Source），一個負責吸收電流（Sink）。

核心優勢：

提高效率：推挽工作可減小靜態功耗，降低導通壓降。

增強驅動：可雙向提供大電流，驅動能力翻倍。

靈活控制：實現電平轉換、電源路徑管理和雙向驅動（如H橋）。

關鍵設計注意事項：

防止共通：在開關切換瞬間，必須確保一個管子完全關斷后，另一個管子才導通。通常需要設置“死區時間”或使用帶死區控制的驅動電路。

參數匹配：在推挽或H橋中，配對的NPN和PNP管的電流放大系數（β）、開關速度等參數應盡量匹配，以保證性能對稱。

基極驅動：確保能為兩個管子的基極提供足夠且正確的驅動電流（NPN需要拉電流，PNP需要灌電流）。

如何選擇用單管還是互補對？

用單NPN/PNP：當只需單向驅動（如只開/關一個負載，且負載一端固定接電源或地），電路最簡單。

用互補對：當需要雙向驅動、降低功耗、提高輸出擺幅、實現電平轉換或構建H橋時，互補結構是更優甚至唯一的選擇。

掌握NPN和PNP的配合，是邁過基礎電路設計，進入更靈活、高性能電路設計的關鍵一步。
