瞬變二極管（TVS）是一種高效的電路保護器件，它能以極高的速度響應瞬間的過電壓沖擊，保護精密的電子元器件。下面匯總了其核心特性和關鍵參數，方便你快速了解。

特性/參數

核心特性：響應速度極快（皮秒級），能承受數千瓦的浪涌功率，通過鉗位機制將電壓限制在安全水平。

擊穿電壓 (VBR)：TVS 開始擊穿導通時的電壓閾值。是選擇保護起點的關鍵。

最大反向工作電壓 (VRWM)：器件能持續正常工作的最高電壓。必須高于被保護電路的正常工作電壓，否則會漏電影響電路。通常 VRWM = (0.8 ~ 0.9) VBR。

最大鉗位電壓 (VC)：在承受最大峰值脈沖電流(IPP)時，TVS兩端的電壓。此電壓必須低于被保護電路能承受的最高安全電壓。

峰值脈沖功率 (PPP)：器件能吸收的最大瞬態能量，等于 VC 與 IPP 的乘積。應根據可能出現的浪涌能量選擇。

選型步驟與注意事項

在實際項目中，你可以遵循以下步驟來選擇合適的TVS：

確定關鍵電壓

確定電路的最大連續工作電壓：TVS的最大反向工作電壓（VRWM）應略高于此電壓，以確保正常工作時TVS不導通。

確定被保護電路的最高耐受電壓：TVS的最大鉗位電壓（VC）必須低于這個值，才能起到保護作用。

評估浪涌能量

估算電路中可能出現的瞬態浪涌能量，確保所選TVS的峰值脈沖功率（PPP）留有余量。如果浪涌電流波形非標準，需進行換算。

考慮信號完整性（針對數據線）

保護高頻數據線路（如USB、HDMI、以太網）時，必須選擇低結電容的TVS或專用的ESD保護器件，通常要求電容小于3pF甚至更低，以防止信號失真。

選擇極性和封裝

極性：單向TVS通常用于直流電路；雙向TVS則適用于交流電路或可能存在正負兩個方向浪涌的直流電路。

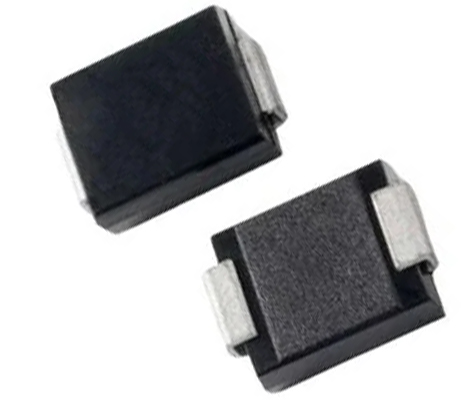

封裝：根據空間和功率需求選擇，從貼片封裝（如SOD-323、SOT-23）到軸向引線封裝乃至大功率模塊。多線保護可考慮TVS陣列。

TVS與ESD保護器件的區別

TVS和ESD保護二極管的工作原理相似，但側重不同：

TVS：主要應對能量較大、持續時間較長的浪涌，如雷擊、感應開關浪涌。特點是峰值功率高，但結電容相對較高。

ESD保護二極管：專為防護靜電放電設計。靜電放電電壓極高但能量很小，因此ESD器件更強調極低的結電容和極快的響應速度，以確保不影響高速數據信號。

簡單來說，TVS是防浪涌的“大力士”，而ESD是防靜電的“短跑健將”?，F(xiàn)在很多器件會兼顧兩者特性。

實際應用要點

布局是關鍵：TVS應盡可能靠近噪聲源（如連接器端口）安裝，引線要短，以減小寄生電感，確保最佳保護效果。

注意溫度影響：TVS的擊穿電壓和功率承受能力會隨溫度變化，在高溫環境下需降額使用。

區分與穩壓二極管：TVS旨在瞬間吸收巨大能量，而穩壓二極管用于提供穩定的電壓參考，持續功率處理能力遠低于TVS，不可混用。
