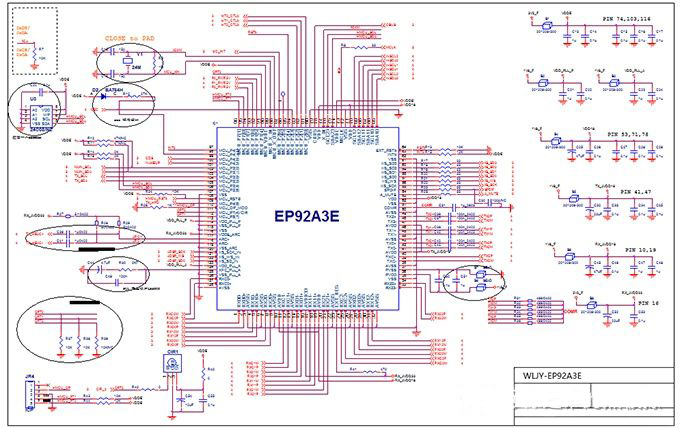

PCB電路原理圖的8種繪制方法技巧介紹

1、選擇集成電路，變壓器，晶體管等組件，這些組件體積龐大，有許多引腳并在電路中起主要作用，然后從選定的參考引腳中抽取，以減少錯誤。

2、如果PCB上標有元件編號(如VD870，R330，C466等)，由于這些序列號有特定的規則，英文字母后面的阿拉伯數字相同的元件是相同的功能單元，因此圖紙應該使用。正確區分相同功能單元的組件是繪圖布局的基礎。

3、如果組件的序列號未在印刷電路板上標記，則最好自己編號，以便于分析和校對。在設計印刷電路板部件時，制造商通常相對地布置相同功能單元的部件，以便最小化銅箔布線。一旦找到具有核心功能的設備，只要找到它就可以找到同一功能單元的其他組件。

4、正確區分印刷電路板的接地線，電源線和信號線。以電源電路為例，連接到電源變壓器次級的整流器的負極是電源的正極，大容量的濾波電容一般連接在地和地之間，電容器外殼具有極性標記。電源線和地線也可以從三端穩壓器引腳找到。當工廠對印刷電路板進行布線時，為了防止自激和抗干擾，接地銅箔一般設置為最寬(高頻電路通常有大面積接地銅箔)，電源銅箔是第二個，使用信號銅。箔是最窄的。此外，在具有模擬和數字電路的電子產品中，印刷電路板通常將其地線分開，形成獨立的接地網格，也可用作識別和判斷的基礎。

5、為了避免元件的過度布線，電路圖的布線交叉交錯，導致圖像混亂，并且電源和地線可用于大量端子標記和接地符號。如果有許多組件，可以單獨繪制單元電路然后組合。

6、繪制草圖時，建議使用透明描圖紙，并使用多色筆以顏色繪制地線，電源線，信號線，元件等。修改時，逐漸加深顏色，使繪圖在視覺上引人注目，以便分析電路。

7、熟練掌握一些單元電路的基本組成和經典的繪圖方法，如整流橋，穩壓電路和運算放大器，數字集成電路。這些單元電路直接繪制成電路圖的框架，可以提高繪圖效率。

8、在繪制電路圖時，您應該盡可能找到類似產品的電路圖供參考，這樣可以用更少的資源做更多的事情。
