判斷變頻器整流和逆變模塊好壞-變頻器基本測量項目解析

一、主回路整流器和逆變器模塊的測量

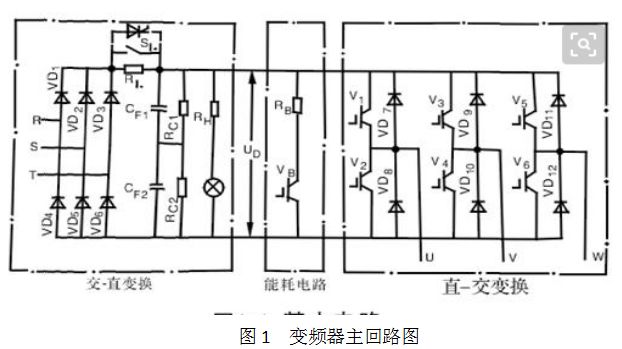

在通用變頻器的整流模塊輸入端子R、S、T及直流端子P、N上，用萬用表電阻檔測量如圖1變頻器主回路，根據二極管和IGBT的單項導通性，將一支表筆搭接在直流母線正極P上，另一支表筆分別搭接在電源R、S、T上看導通情況，如果全通或者全不通則將表筆反過來測量應全不通或者全通，此種情況說明整流模塊上半橋二極管完好。如果出現有的通有的不通時整流模塊損壞。同樣對于直流母線負極N和P及的測量方判定方法一樣。對于逆變模塊的測量和整流模塊一樣，只不過是將表筆搭接在輸出端子U、V、W上看通斷來判斷。

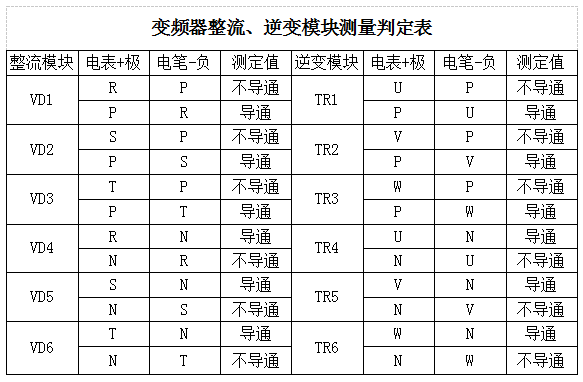

模塊好壞的判定表如下:

二、通用變頻器主電路電氣量的測量項目

1. 通用變頻器輸出電流的測量。由于輸出電流中含有較多的諧波，而所說的輸出電流是指基波電流的均方根值，因此應選擇能測量畸變電流波形有效值的儀表，如0. 5級電磁式(動鐵式)電流表或0. 5級電熱式電流表，測量結果為包括基波和諧波在內的有效值，當輸出電流不平衡時，應測量三相電流并取其算術平均值。當采用電流互感器時，在低頻時電流互感器可能飽和，應選擇適當容量的電流互感器。

2. 通用變頻器輸出電壓的測量。

3. 通用變頻器輸入/輸出功率的測量。

4. 通用變頻器輸入電流的測量。

5. 功率因數的測量。

6. 直流母線電壓的測量。

7.  電源阻抗的影響。

8. 壓頻比的測量。

9. 功率模塊漏電流的測量。

10. 通用變頻器效率的測量。
