PNP三極管分析圖解

PNP型三極管，是由2塊P型半導體中間夾著1塊N型半導體所組成的三極管，所以稱為PNP型三極管。也可以描述成，電流從發射極E流入的三極管。

晶體三極管按材料分有兩種：鍺管和硅管。而每一種又有NPN和PNP兩種結構形式，但使用最多的是硅NPN和PNP兩種三極管，兩者除了電源極性不同外，其工作原理都是相同的，

我們知道NPN型晶體管有三個工作區（截止區，放大區，飽和區），同樣PNP型三極管也有三個工作區。下圖為兩類三極管的輸入輸出特性曲線：

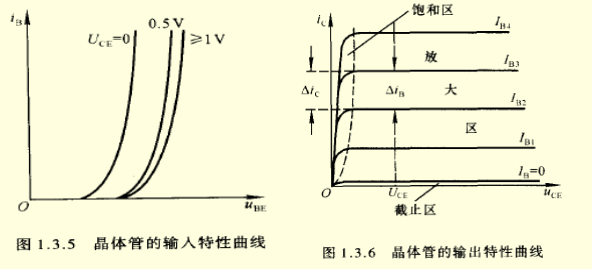

圖1 npn型晶體管特性曲線

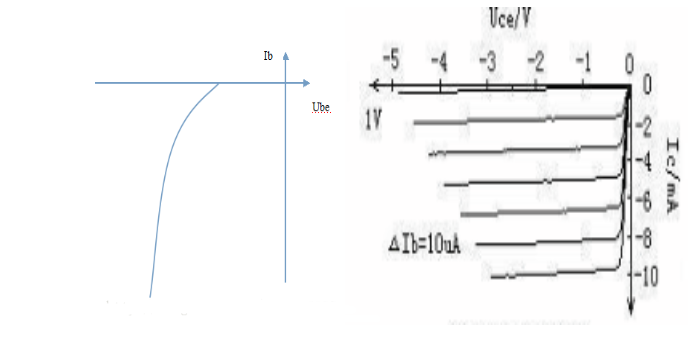

圖2 pnp型晶體管的特性曲線

通過觀察可以發現，npn型晶體管的輸入輸出特性曲線都在第一象限，而pnp型晶體管的在第三象限。說明pnp晶體管的電流和電壓都和npn型晶體管的相反，那么在分析pnp型晶體管的工作狀態時，就可以將其電壓和電流取絕對值。之后的分析方法和npn管完全類似。下面舉例說明：

例：已知由 PNP 管組成的開關電路如圖3所示。若導通電壓uBE = -0.1V，飽和時 uCES= 0.1V， 試問：uI分別為0V、-2V和-5V時，管子的工作狀態，對應的uO各是多少伏？

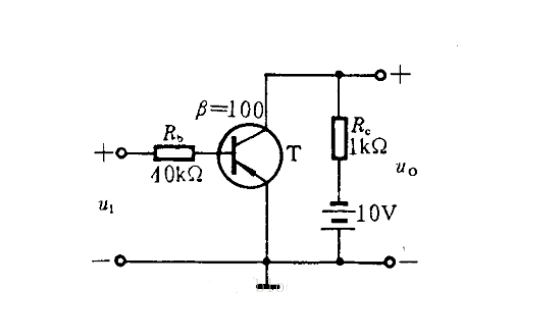

圖3

解：（1）當u1 = 0V時，晶體管處于截止?fàn)顟B(tài)（分析時暫不考慮Rb上的壓降）。

（2）當u1 = -2V，晶體管導通，晶體管可能工作在放大區，也可能工作在飽和區，此時假設晶體管工作在放大區。

| Ib | = （|U1|-|UBE|）/Rb = 0.0475mA

|Ic| = Beta*Ib = 4，75mA

Rc兩端的壓降為：

URc = Ic*Rc = 4.75V

Uo = uRc - 10 = -5.25V

Ubc = Ub -Uc = Ub - Uo = 5.15V

所以晶體管集電結反偏，假設成立，晶體管工作在放大區。

（3）當U1 = -5v，晶體管導通，同（2）晶體管也可能有兩種工作狀態，假設其工作在放大區。

| Ib | = （|U1|-|UBE|）/Rb = 0.1125mA

|Ic| = Beta*|Ib| = 11.25mA

URc = Ic*Rc = 11.25V

Uo = uRc - 10 = 1.25V

Ubc = Ub -Uc = Ub - Uo = -1.15

晶體管集電結正偏，假設不成立，晶體管工作在飽和區。

因?yàn)閁ces = 0.1V

所以輸出電路可以等效為下圖

Uo = Uce = -0.1V

總結：對pnp管的電壓和電流值取絕對值，只是為了同npn管的分析方法對應。實際分析時，也可以不取絕對值，按照一般的分析方法。即先判斷晶體管的發射結是否導通，如果沒有導通，那么晶體管肯定工作在截至區。如果發射結導通，晶體管可能工作在放大區，也可能工作在飽和區，需具體分析。當集電結反偏時，晶體管工作在放大區，反之，工作在飽和區。在分析時，如果不能確定晶體工作在那種狀態，可以先假設一種狀態（放大狀態或飽和狀態），然后根據已知的數據，通過計算集電結的偏轉狀態來確定其工作狀態。此外，在分析晶體管工作狀態時，輸入輸出特性曲線的分析非常重要，結合特性圖分析，將會事半功倍。
