普通整流二極管以及高頻整流二極管有什么不同

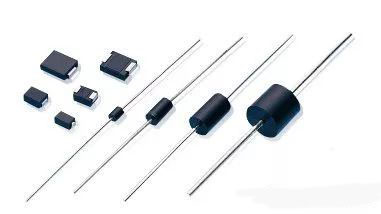

普通整流二極管

（1）最大平均整流電流IF：指二極管長期工作時允許通過的最大正向平均電流。該電流由PN結的結面積和散熱條件決定。使用時應注意通過二極管的平均電流不能大于此值，并要滿足散熱條件。例如1N4000系列二極管的IF為1A。

（2）最高反向工作電壓VR：指二極管兩端允許施加的最大反向電壓。若大于此值，則反向電流（IR）劇增，二極管的單向導電性被破壞，從而引起反向擊穿。通常取反向擊穿電壓（VB）的一半作為（VR）。例如1N4001的VR為50V，1N4002-1n4006分別為100V、200V、400V、600V和800V，1N4007的VR為1000V

（3）最大反向電流IR：它是二極管在最高反向工作電壓下允許流過的反向電流，此參數反映了二極管單向導電性能的好壞。因此這個電流值越小，表明二極管質量越好。

（4）擊穿電壓VB：指二極管反向伏安特性曲線急劇彎曲點的電壓值。反向為軟特性時，則指給定反向漏電流條件下的電壓值。

（5）最高工作頻率fm：它是二極管在正常情況下的最高工作頻率。主要由PN結的結電容及擴散電容決定，若工作頻率超過fm，則二極管的單向導電性能將不能很好地體現。例如1N4000系列二極管的fm為3kHz。另有快恢復二極管用于頻率較高的交流電的整流，如開關電源中。

（6）反向恢復時間trr：指在規定的負載、正向電流及最大反向瞬態電壓下的反向恢復時間。

（7）零偏壓電容CO：指二極管兩端電壓為零時，擴散電容及結電容的容量之和。值得注意的是，由于制造工藝的限制，即使同一型號的二極管其參數的離散性也很大。手冊中給出的參數往往是一個范圍，若測試條件改變，則相應的參數也會發生變化，例如在25°C時測得1N5200系列硅塑封整流二極管的IR小于10uA，而在100°C時IR則變為小于500uA。

高頻整流二極管

1）最大整流電流IFM

二極管在長期穩定工作時，允許通過的最大正向平均電流。因為電流通過PN結要引起管子發熱，電流太大，發熱量超過限度，就會使PN結燒壞，所以在實際應用時工作電流通常小于IFM。

2）最大可重復峰值反向電壓VRRM

指所能重復施加的反向最高峰值電壓，通常是反向擊穿電壓VBR的一半。擊穿時，反向電流劇增，二極管的單向導電性被破壞，甚至因過熱而燒壞。

3）反向恢復時間Trr

當工作電壓從正向電壓變成反向電壓時，電流不能瞬時截止，需延遲一段時間，延遲的時間就是反向恢復時間。Trr直接影響二極管的開關速度，在高頻開關狀態時，通常此值越小越好。大功率開關管工作在高頻開關狀態時，此項指標至為重要，Trr越小管子升溫越小，效率越高。

4）結電容CJ

PN結高頻等效電路，其中r表示結電阻，CJ表示結電容，包括勢壘電容和擴散電容的總效果，它的大小除了與本身結構和工藝有關外，還與外加電壓有關。當PN結處于正向偏置時，r為正向電阻，其數值很小，結電容較大（主要決定于擴散電容CD）。當PN結處于反向偏置時，r為反向電阻，其數值較大，結電容較小 （主要決定于勢壘電容CB）。

5）正向電壓降VF

二極管通過額定正向電流時，在兩極間所產生的電壓降。通常硅材料的二極管VF大于1V，鍺材料、肖特基二極管為0.5V左右。

6）反向電流IR

指管子擊穿時的反向電流，其值愈小，則管子的單向導電性愈好。反向電流IR與溫度有密切聯系，溫度越高，反向電流IR會急劇增加，所以在使用二極管時要注意溫度的影響。

一般半導體器件手冊中都給出不同型號管子的參數，這是正確使用二極管的依據。在高頻應用場合，要注意不要超過最大整流電流和最高反向工作電壓的同時，還應特別注意二極管的最高工作頻率（通常由反向恢復時間Trr和結電容CJ決定），否則電路工作不正常或者管子升溫嚴重，影響可靠性。
