p型半導體-N型半導體圖解-形成定義與區別

p型半導體概述

p型半導體又稱空穴型半導體，是以帶正電的空穴導電為主的半導體。在純硅中摻入微量3價元素銦或鋁，由于銦或鋁原子周圍有3個價電子，與周圍4價硅原子組成共價結合時缺少一個電子，形成一個空穴。空穴相當于帶正電的粒子，在這類半導體的導電中起主要作用。

p型半導體的特點

摻入的雜質越多，多子（空穴）的濃度就越高，導電性能就越強。

p型半導體的形成

在純凈的硅晶體中摻入三價元素（如硼），使之取代晶格中硅原子的位置，就形成P型半導體。在P型半導體中，空穴為多子，自由電子為少子，主要靠空穴導電。由于P型半導體中正電荷量與負電荷量相等，故P型半導體呈電中性。空穴主要由雜質原子提供，自由電子由熱激發形成。

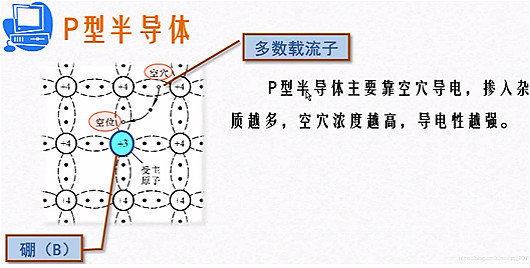

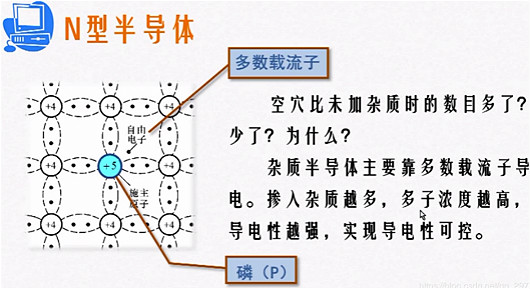

p型半導體和N型半導體圖解

p型半導體和N型半導體圖解如下：

載流子本身分為電子和空穴。多數載流子指的是“容易移動的載流子”在P型半導體中，電子不夠多，有空穴。實際是電子移動，但是看起來就像空穴（帶正電荷的載流子動了一樣）。

在N型半導體中，電子太多，電子可以自由移動。N和P有點難記憶。因?yàn)槭欠吹摹型半導體加入了磷（P），P型半導體加入了硼（B）。磷價較高，加入磷是帶入了更多電子，于是摻了P的半導體多數載流子是電子。另一種則相反。度變化會導致載流子數目變化。

p型半導體和N型半導體的形成

如果在本征半導體中摻入少量的雜質，半導體的導電性能將會大大的改善。在純凈的半導體硅（Si）中摻入少量的五價磷（P），就構成了電子型半導體（簡稱N型半導體）；或三價硼（B）元素，就構成了空穴型半導體（簡稱P型半導體）。

在純凈半導體中摻入原子外層有三個電子的硼元素。硼原子與相鄰硅原子形成共價鍵時，因缺少一個電子耳多一個空穴。如右圖所示每摻入一個硼原子就有一個空穴，這種半導體稱為P型半導體。在P型半導體中，空穴占多數，自由電子占少數，空穴是多數載流子。

同理在純凈的半導體硅中摻入原子外層有五個電子的磷元素，就形成了N型半導體。

P型半導體、N型半導體定義？

P型半導體的“P”表示正電的意思，取自英文Positive的第一個字母。

N型半導體的“N”表示負電的意思，取自英文Negative的第一個字母。

半導體中有兩種載流子，即價帶中的空穴和導帶中的電子，以電子導電為主的半導體稱之為N型半導體，與之相對的，以空穴導電為主的半導體稱為P型半導體。

在N型半導體中，參與導電的 (即導電載體) 主要是帶負電的電子，這些電子來自半導體中的施主。凡摻有施主雜質或施主數量多于受主的半導體都是N型半導體。例如，含有適量五價元素砷、磷、銻等的鍺或硅等半導體。

由于N型半導體中正電荷量與負電荷量相等，故N型半導體呈電中性。自由電子主要由雜質原子提供，空穴由熱激發形成。摻入的雜質越多，多子（自由電子）的濃度就越高，導電性能就越強。

在P型半導體中，參與導電的 (即電荷載體) 主要是帶正電的空穴，這些空穴來自半導體中的受主。因此凡摻有受主雜質或受主數量多于施主的半導體都是p型半導體。例如，含有適量三價元素硼、銦、鎵等的鍺或硅等半導體就是P型半導體。

由于P型半導體中正電荷量與負電荷量相等，故P型半導體呈電中性。空穴主要由雜質原子提供，自由電子由熱激發形成。摻入的雜質越多，多子（空穴）的濃度就越高，導電性能就越強。
