2021-05-10 瀏覽：-半橋堆可以構成全波整流電路，兩種不同的半橋堆分別可以構成輸出正極性電壓的全波整流電路和輸出負極性電壓的全波整流電路。
兩個不同極性的半橋堆合起來構成一個橋堆，作為橋式整流電路。

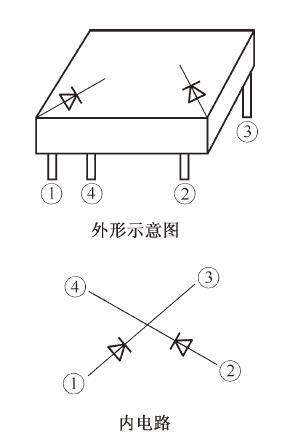

半橋堆有四端和三端之分，圖10-22 所示是四端半橋堆外形示意圖和內電路。內部的兩只二極管彼此獨立，兩只二極管的電極之間不相連接。這種半橋堆在應用時更為靈活，在外電路中可以方便地連接成各種形式的應用電路。
根據這種半橋堆內部結構和外形示意圖，可以方便地識別出它的各引腳作用。
圖10-22 四端半橋堆

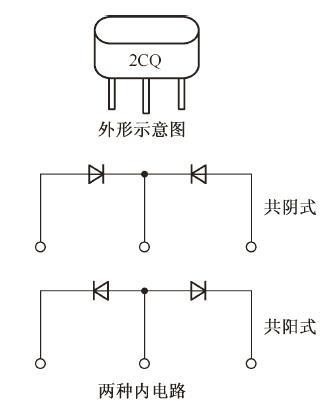

圖10-23 所示是三端半橋堆外形示意圖和內電路，三端半橋堆內部的兩只整流二極管的負極與負極相連或正極與正極相連，分為兩種電路結構情況。
圖10-23 三端半橋堆
用一只半橋堆可以組成全波整流電路，用兩只半橋堆可以組成橋式全波整流電路。
