橋式整流電路是一種能夠?qū)⒔涣麟娹D(zhuǎn)換為直流電的常用電路結構，廣泛應用于各類電子設備中，以提供穩定可靠的電源。其簡單的結構和高效的電能轉換能力使其在電力電子領域中得到了廣泛的應用。本文將深入介紹橋式整流電路的不同類型、各組成部分及其在實際應用中的重要性。

橋式整流電路根據其整流方式，可以分為全波整流電路和半波整流電路。這兩種類型在工作原理、效率和應用場景方面各有特點。

全波整流電路是橋式整流電路中較為常見且高效的一種類型。它能夠利用交流電的正半周期和負半周期，從而大幅提高整流效率。
全波整流電路通常由四個二極管組成橋式結構。在每個交流周期中，電流可以通過兩個導通的二極管流過負載，保持電流方向一致。當交流電處于正半周期時，兩個特定的二極管導通，電流通過負載；在負半周期時，另外兩個二極管導通，實現電流的連續流動。因此，全波整流電路的輸出是脈動直流電，具有較高的效率和較為平穩的輸出電壓，非常適合對電源質量要求較高的設備，例如音頻放大器和精密測量設備。

舉例來說，在音頻放大器中，全波整流電路常被用來為放大器提供平穩的直流電源。由于音頻信號的品質對供電的穩定性非常敏感，如果供電電壓波動較大，就會產生噪聲或失真。因此，全波整流電路通過利用兩個半周期的電能，再加上濾波電容的作用，確保輸出直流電壓的穩定性，從而提高音頻放大器的音質和性能。

相比之下，半波整流電路則僅利用交流電的一個半周期進行整流。在每個交流周期中，只有正半周期或負半周期的電流會通過二極管進入負載，而另一半周期則被阻斷。這種方式使得電能利用率較低，輸出電壓波動較大，因此不適用于需要穩定電壓的電子設備。然而，由于其結構相對簡單且成本較低，半波整流電路在一些低功耗的小型設備中仍然有其應用，如簡單的信號檢測電路和小型充電器中。

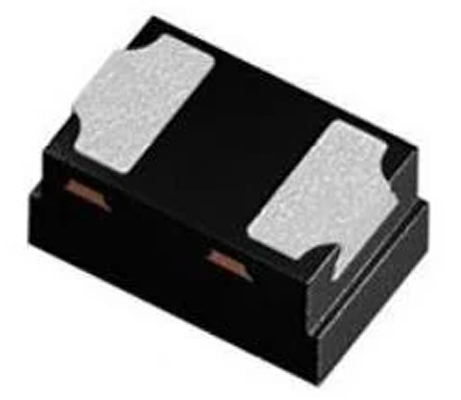

二極管是橋式整流電路的核心元件，利用其單向?qū)щ娞匦詠韺?shí)現交流電向直流電的轉換。
在全波整流電路中，四個二極管以橋式連接，確保在正負兩個半周期內電流均可通過負載，從而實現高效的整流。
而在半波整流電路中，只需要一個二極管來完成整流工作，但效率相對較低。二極管的質量和特性對整流電路的性能起著關鍵作用，合理選擇二極管有助于提升電路的可靠性。

濾波電容在橋式整流電路中起著平滑直流電流的作用。經過整流后的電流呈現明顯的脈動特性，直接供給負載會導致設備運行不穩定。濾波電容通過充放電過程，減少輸出電壓中的波動，從而使直流電更加平穩，滿足電子設備對電源穩定性的需求。濾波電容的容量應根據負載特性和所需的電壓穩定性進行選擇，確保最佳的濾波效果。

電源變壓器是橋式整流電路的重要組成部分之一，其作用是將高壓交流電轉換為適合整流的低壓交流電，同時提供電氣隔離以確保安全性。通過變壓器將市電與整流電路隔離開來，可以有效避免市電波動對設備的直接影響，從而提升整個電路的安全性和穩定性。

在橋式整流電路中，電阻元件通常用于限制電流和保護其他元件。在整流過程中，二極管和濾波電容可能受到較大的浪涌電流沖擊，如果沒有合適的限流措施，元件可能因過流而損壞。通過在電路中加入限流電阻，可以有效地保護二極管和濾波電容，延長電路的使用壽命。

總結來看，橋式整流電路可以分為全波整流和半波整流兩種類型。全波整流電路利用交流電的全部能量，整流效率高，輸出電壓較為平穩，適合需要高質量電源的場合。而半波整流電路結構簡單，適合對電路成本要求較高但對電源質量要求較低的應用。橋式整流電路的組成元件包括二極管、濾波電容、電源變壓器和限流電阻等，各個元件的合理選擇和配置對于整流電路的高效穩定運行至關重要。通過合理設計，橋式整流電路可以為各類電子設備提供穩定、可靠的直流電源。
