如何分辨三極管是PNP型還是NPN型

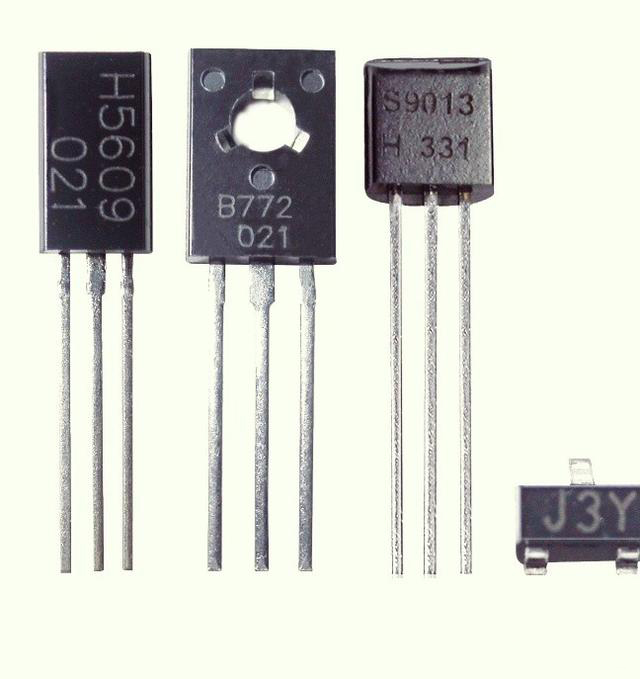

在電路板檢測的時候，經常會遇到三極管這種電子元器件，有時就想知道它是NPN型還是PNP型的三極管。

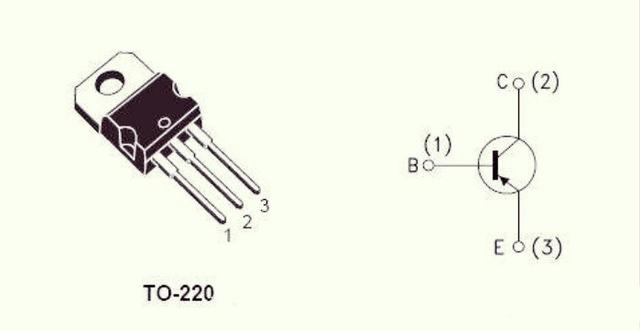

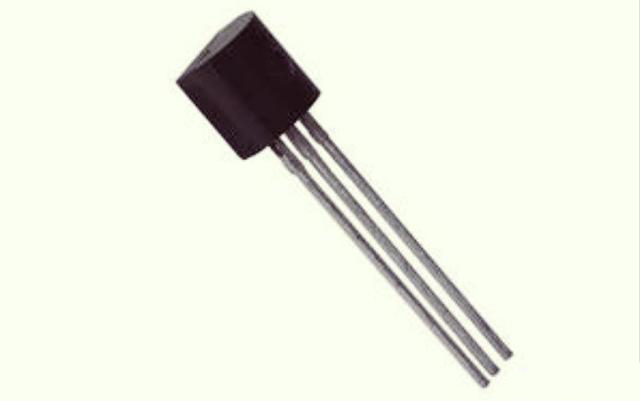

三極管有截止放大和飽和三種工作態。由二極管知道，P陽極、N是陰極。當拿到一個三極管，它的三根管腳是依次排列的，兩邊的是同極，中間的是跟兩測的極性相反。可以用萬用表來判斷三極管的類型。

由于三級管類似二極管，相當于兩個二極管串聯工作的。那么測量用二極管的特性來判斷三極管的類型。用萬用表打到測量二極管的功能端，用紅表筆接觸中間管腳，用黑表筆接觸兩測的管腳，測量的阻值幾百歐姆，然后更換表筆，在次測量阻值很大，那么說明二極管是好的。由于測量判斷三極管沒問題，那么第一次測量紅表筆接的是正極，那么對應的是P，兩側的則是N，所以此次測量的三極管是NPN型三極管。再次先用黑表筆接觸中間管腳，紅表筆接觸兩側管腳，如果顯示的阻值無窮大，在更換表筆接觸位置，顯示的阻值在幾百歐姆，說明三極管沒問題。第一次測量時黑表筆接的是負即為N，兩側管腳則為正即為P，那么三級管為PNP型。
