在現代電子設備中，瞬態電壓抑制二極管（TVS）被廣泛用作電路過壓保護的重要保護元件。5V TVS二極管特別適用于需要穩定工作的低壓電路，例如家用電器、通信設備和嵌入式系統。正確選擇合適的5V TVS二極管型號對于確保電路的安全性和可靠性非常重要。那么，如何根據您的應用需求選擇合適的5V TVS二極管呢？本文詳細介紹了相關的選擇要點和技巧，以幫助工程師做出更準確的決策。

一、確定工作電壓（VRWM）

首先選擇5V TVS二極管。對于TVS二極管來說，工作電壓（也稱為反向電壓，VRWM）是最重要的參數之一。TVS二極管的工作電壓決定了它在電路中能夠成功工作的最大電壓值。超過此電壓可能會導致二極管失效。為保證電路穩定工作，TVS二極管的工作電壓應選擇略高于電路正常工作電壓。例如，如果您的電路工作電壓為5V DC，建議使用TVS二極管額定工作電壓為5.5V或6V，以使二極管在電路正常工作條件下不會跳閘，從而避免電路中不必要的中斷。

二、鉗位電壓（VC）選擇

鉗位電壓（VC）是指在指定脈沖峰值電流下TVS二極管兩端的最大電壓。鉗位電壓越低，TVS二極管對電路的保護作用就越大，因為它可以快速抑制過電壓，將電壓限制在較低的水平。例如，對于一些電壓敏感器件（如精密模擬電路或高精度傳感器），低鉗位電壓非常重要。鉗位電壓過高可能會損壞器件，因此必須仔細考慮電路容差和保護要求。

三、峰值脈沖電流（IPP）調節

峰值脈沖電流（IPP）是指TVS二極管能夠承受的最大脈沖電流。在瞬態過電壓期間，TVS二極管迅速將電壓限制在一定范圍內，同時消耗過多的電流。如果TVS的IPP參數不足，二極管可能無法有效吸收過壓。使用TVS二極管時，重要的是要確保其IPP值滿足電路的要求。例如，某些電源模塊可能需要更高的IPP值來處理高能過壓脈沖，而對于相對較低的IPP值，仍能提供足夠保護的電路，選擇合適的參數即可。

四、快速響應時間（tCL）

TVS二極管的響應時間（tCL）是指從電壓瞬變出現到TVS二極管開始抑制電壓的時間。通常以納秒為單位。響應時間越短，TVS二極管越能更快地開始工作，更有效地保護電路免受電壓浪涌的影響。在一些對時間要求嚴格的應用場景（例如高速數字電路和高頻通信設備）中，選擇響應時間短的TVS二極管尤為重要。一般來說，響應時間短的TVS二極管適合需要高速保護的應用。

五、選擇適當的封裝格式

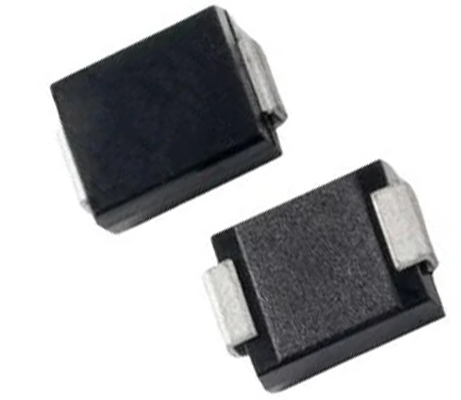

TVS二極管的封裝形式直接影響安裝方式和散熱性能。常見的封裝格式有SMD（表面貼裝）和DIP（雙列直插式封裝）。SMD封裝適用于集成度高、散熱性能優異的現代小型化PCB，而DIP封裝適用于傳統電路和需要牢固物理固定的場景。封裝形式的選擇應根據PCB占地面積、熱管理要求和安裝方法決定。例如，對于手工焊接或大型PCB，SMD封裝可能更適合自動化生產和小型化設備。

六、溫度范圍和環境兼容性

TVS二極管的溫度范圍和環境適應性是選擇時必須考慮的因素。TVS二極管的工作溫度范圍通常為-55°C至+150°C。在一些惡劣環境（如高溫、高濕等）中，選擇具有寬溫度范圍的TVS二極管可確保可靠性。例如，在汽車電子或工業自動化領域，當電路必須在特定環境條件下運行時，選擇具有保護功能（如防水、防塵）的TVS二極管可以進一步提高電路的穩定性。

七、電路保護等級和標準

不同的應用領域對電路保護有不同的要求。在選擇型號時，還應了解所需的防護等級以及是否符合相關標準。例如，某些電氣設備可能需要符合IEC 61000-4-5等電磁兼容標準，以確保即使在外部干擾下也能穩定運行。根據選擇的標準，可確保設備在發生過壓時快速反應并提供有效保護。

總結

在選擇合適的5V TVS二極管型號時，工程師通常會考慮工作電壓、鉗位電壓、峰值脈沖電流、響應時間、封裝形狀、溫度范圍和電路保護級別等因素。通過合理評估應用要求，選擇合適的TVS二極管可以最大程度地保證電路的安全性和穩定性。在實際選型中，建議結合具體的運行環境和電路性能要求，綜合選擇最佳的TVS二極管產品，以保證設備長期高效、安全運行。
