如何檢測主板場效應管

下面用數字萬用表檢測主板中的場效應管，具體方法如下。讓不要再為怎么檢測主板場效應管而發愁。

1、觀察場效應管，看待測場效應管是否損壞，有無燒焦或引腳斷裂等情況。如果有，則場效應管損壞。

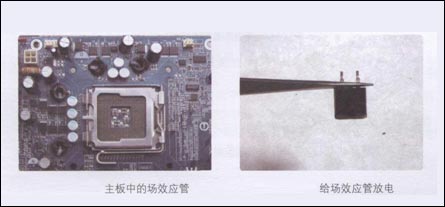

2、如果待測場效應管的外觀沒有問題，接著將場效應管從主板中卸下，并清潔場效應管的引腳，去除引腳上的污物，確保測量的準確性。清潔完成后，開始準備測量。首先將數字萬用表的功能旋鈕旋至二極管擋，然后將場效應管的3個引腳短接放電，如圖所示。

3、 接著將數字萬用表的黑表筆任意接觸場效應管的一個電極，紅表筆依次接觸其余的兩個電極，測其電阻值。

測量的電阻值如圖所示。

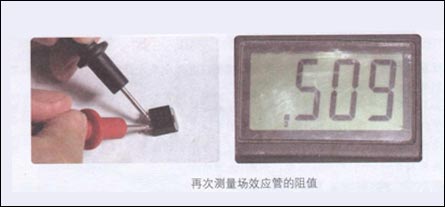

3、接下來將紅表筆不動，黑表筆移到另一個電極上，測量其電阻值，測得的電阻值為“509”，如圖所示。

4、由于三次測量的阻值中，有兩組電阻值為“1”，另一組電阻值為300—800Q，因此可以判斷此場效應管

正常。
