如何區分旁路電容與去耦電容

旁路電容與去耦電容簡介

1、旁路電容

旁路電容是可將混有高頻電流和低頻電流的交流電中的高頻成分旁路濾掉的電容。 對于同一個電路來說，旁路電容是把輸入信號中的高頻噪聲作為濾除對象，把前級攜帶的高頻雜波濾除，而去耦（decoupling，也稱退耦）電容是把輸出信號的干擾作為濾除對象。

2、去耦電容

去耦電容是電路中裝設在元件的電源端的電容，此電容可以提供較穩定的電源，同時也可以降低元件耦合到電源端的噪聲，間接可以減少其他元件受此元件噪聲的影響。

區分“旁路電容”和“去耦電容”詳解

做硬件設計的人，一般都會放很多濾波電容，用來去除噪聲，但有的叫旁路電容，有的叫去耦電容。

都是類似的電容，都是起類似的作用，那二者的區別在哪里？

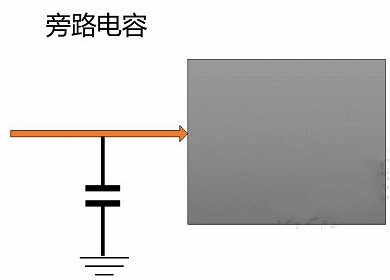

旁路電容，站在芯片的角度，一般是輸入端的濾波。

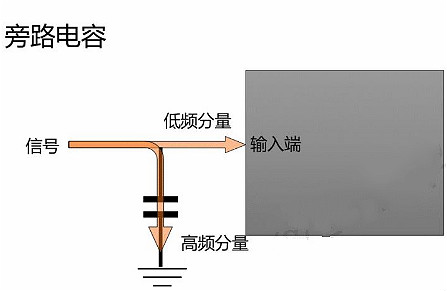

把接收來的信號，留下自己需要的，旁路掉高頻噪聲

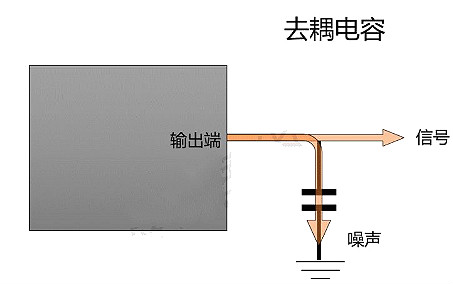

去耦電容，一般是指信號的輸出端的濾波電容

因為芯片本身是打算產生一個完美的信號，可但是里邊其他部分的電路太多了，有一部分噪聲會“耦合”到它制造的這個信號線上去，輸出后用電容把耦合到信號上的那些噪聲去掉，叫去耦電容。

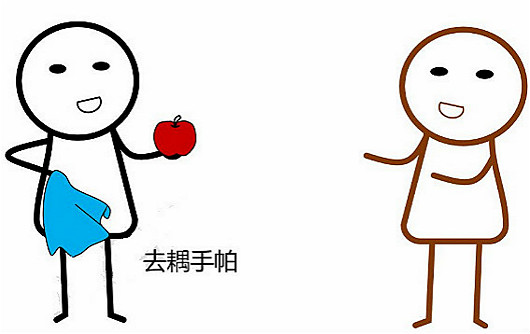

再簡單理解一下，我們打算送給小伙伴一個蘋果，用手帕先擦一下灰塵，然后再遞過去，那這個手帕是去耦手帕。

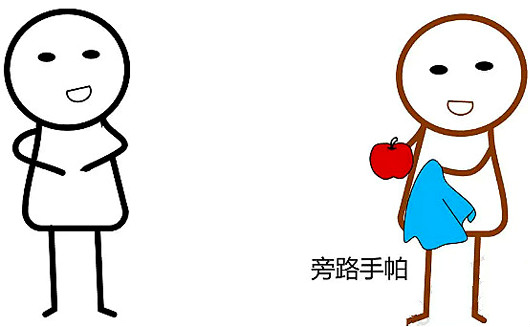

如果我們是蘋果的接收人，拿到蘋果后，用一條手帕先擦一下再放到冰箱，那這個手帕就叫“旁路手帕”。

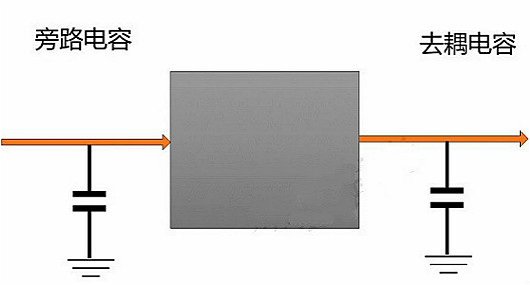

手帕是一樣的手帕，作用是一樣的作用，位置不同而已。
