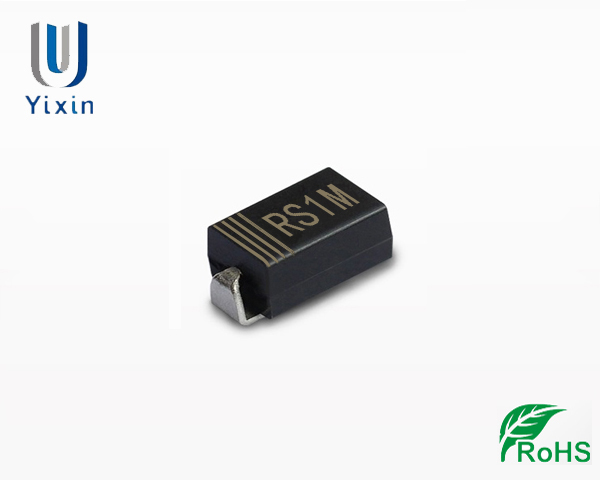

2019-08-30 瀏覽：-RS1M為表面安裝快恢復整流二極管，主要生產商為壹芯微科技
反向電壓 1000V
正向電壓下降 1.3V
恢復時間 500ns
正向連續電流 1A
最大浪涌電流 30A
反向電流IR 5uA
安裝風格 SMD/SMT
封裝/箱體 SMA
封裝 Reel
最大工作溫度 +150℃
最小工作溫度 -55℃

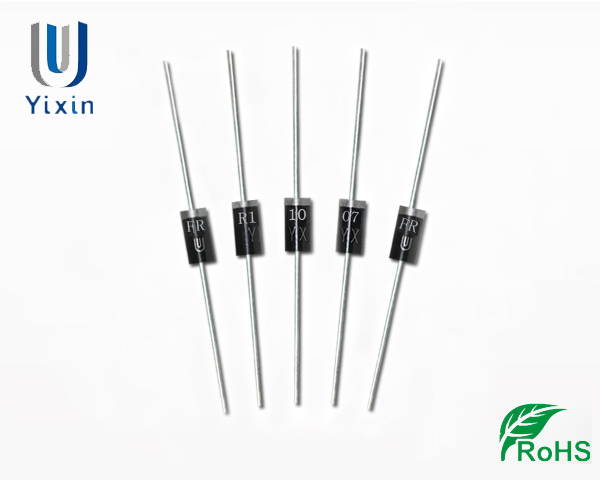

FR107，采用DO-41 封裝方式。
二極管類型：快速恢復
電流參數：IO=1A/IFSM=30A/IR=5uA
電壓參數：URRM=1000V/URMS=700V/UDC=1000V/UF=1.3V
電壓， Vrrm:1000V
電流，If 平均：1A
正向電壓 Vf 最大：1.2V
時間， trr 最大：500ns
電流， Ifs 最大：500A
封裝形式：DO-41
針腳數：2
外徑：2.7mm
外部長度/高度：5.2mm
正向電壓， 于If:1.3V
電流， If @ Vf:1A
電流， Ifsm:500A
結溫， Tj 最高：150°C
表面安裝器件：軸向引線
Rth（j-c）=（TJ-TC）/P
FR107最大重復峰值反向電壓為1000V
RS1M的最大重復峰值反向電壓也為1000V
FR107最大平均正向整流電流為1A
RS1M最大平均正向整流電流也為1A
FR107最大正向浪涌電流為30A
RS1M最大非重復性正向電流為25A
FR107最大均方根電壓700V
RS1M最大均方根電壓也為700V
二者正向通1A的電流 管壓降都為1.3V總的來說 二者很多參數都比較一致 我感覺主要區別是前者是快恢復整流管 ，形狀跟普通的二極管相似（兩個直管腳的）方便使用 后者是快“軟”恢復整流管 形狀跟普通的二極管不同 從俯瞰圖看去 呈矩形狀 它有兩個彎曲的J形管腳 整體形狀怪異的很
