繞線電阻與金屬膜電阻的區別是什么

一、線繞電阻器介紹

線繞電阻器是用康銅、錳銅或鎳絡合金絲在陶瓷骨架上繞制而成的一種電阻器，表面有保護漆或玻璃釉。分固定式和可調式兩種。

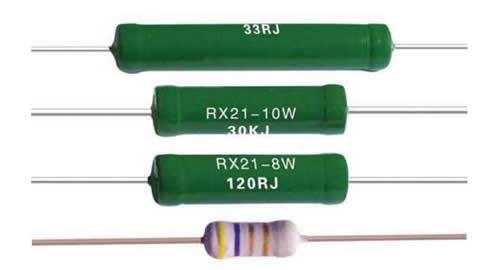

線繞電阻器是較常用的電阻器之一，結構如下圖所示。線繞電阻器的電阻體是電阻絲，將電阻絲繞在陶瓷骨架上，連接好引線，表面涂敷一層玻璃釉或絕緣漆即制成線繞電阻器。

繞線電阻特性：

1.不燃性繞線涂裝電阻器

2.耐高壓沖擊

3.散熱快

4.短時間過負載性能好

5.低雜音

6.阻值經年無變化

7.誤差范圍：±5%，±2%，±1%

8.功率范圍：1/2W~10W

繞線電阻優缺點介紹：

繞線電阻器的優點：阻值精度極高，工作時噪聲小、穩定可靠，溫度系數小，能承受高溫，在環境溫度170℃下仍能正常工作。

繞線電阻器的缺點：體積大、阻值較低，大多在100KΩ以下。另外，由于結構上的原因，其分布電容和電感系數都比較大，不能在高頻電路中使用。

繞線電阻應用領域：

繞線電阻器主要用來在低頻交流電路中發揮降壓、分流、負載、反饋、轉能、匹配等作用，或在電源電路中起到吸收器和分壓器的作用，也可用作震蕩回路和變壓器內衰減調整及脈沖形成電路中的分流器。此外，也可用于整流器中濾波級電容器的放電和消火花。同時可廣泛應用于家電、醫療設備、汽車行業、鐵路、航空、軍用設備儀器等領域。

二、金屬膜電阻介紹

金屬膜電阻器是膜式電阻器（FilmResistors）中的一種。它是采用高溫真空鍍膜技術將鎳鉻或類似的合金緊密附在瓷棒表面形成皮膜，經過切割調試阻值，以達到最終要求的精密阻值，然后加適當接頭切割，并在其表面涂上環氧樹脂密封保護而成。由于它是引線式電阻，方便手工安裝及維修，用在大部分家電、通訊、儀器儀表上。

金屬膜電阻器就是以特種金屬或合金作電阻材料，用真空蒸發或?yàn)R射的方法，在陶瓷或玻璃基本上形成電阻膜層的電阻器。這類電阻器一般采用真空蒸發工藝制得，即在真空中加熱合金，合金蒸發，使瓷棒表面形成一層導電金屬膜。刻槽和改變金屬膜厚度可以控制阻值。它的耐熱性、噪聲電勢、溫度系數、電壓系數等電性能比碳膜電阻器優良。金屬膜電阻器的制造工藝比較靈活，不僅可以調整它的材料成分和膜層厚度，也可通過刻槽調整阻值，因而可以制成性能良好，阻值范圍較寬的電阻器。

金屬膜電阻性能參數：

溫度系數：±100PPM/℃

功率負荷大、電流噪聲小

穩定性能，高頻性能好

工作溫度范圍：-55℃～+155℃

精度：0.25［%］，0.5［%］，1［%］，5［%］

阻值范圍：1Ω～10MΩ

標稱阻值：E-96

包裝方式有帶裝、散裝

金屬膜電阻特點：

1）高熱傳導瓷心

2）高穩定性金屬皮膜

3）壓合良好之高信賴性端帽

4）高絕緣及耐溶劑之環氧樹脂涂漆

5）符合MIL&EIA規定之標準色碼帶

6）焊錫性良好的導線（根據客戶要求可以做銅線引腳和鍍錫銅包鋼線引腳）

三、繞線電阻和金屬膜電阻的區別

1、金屬膜電阻：是在真空中加熱合金，合金蒸發，使瓷棒表面形成一層導電金屬膜。改變金屬膜的厚度可以控制阻值。這種電阻和碳膜電阻相比： 體積小、噪音低、穩定性好，但成本較高，金屬膜電阻色彩亮麗，又可細分為高頻、高壓、精密的多種類型。多應用在精度要求較高的場合。

2、線繞電阻 ： 線繞電阻器阻值精確、工作穩定、溫度系數小、耐熱性能好、功率較大但其電阻值較小，分布電感和分布電容較大，制作成本也較高。 適用于低頻且精確度要求高的電路。
