s8050三極管和ss8050三極管區別在哪里

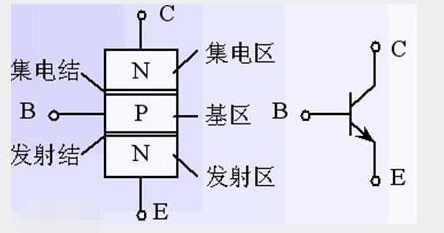

三極管8050是非常常見的NPN型晶體三極管，在各種放大電路中經常看到它，應用范圍很廣，主要用于高頻放大。也可用作開關電路。

三極管管腳識別方法：

（a） 判定基極。用萬用表R&TImes;100或R&TImes;1k擋測量管子三個電極中每兩個極之間的正、反向電阻值。當用第一根表筆接某一電極，而第二表筆先后接觸另外兩個電極 均測得低阻值時，則第一根表筆所接的那個電極即為基極b。這時，要注意萬用表表筆的極性，如果紅表筆接的是基極b。黑表筆分別接在其他兩極時，測得的阻值 都較小，則可判定被測管子為PNP型三極管；如果黑表筆接的是基極b，紅表筆分別接觸其他兩極時，測得的阻值較大，則被測三極管為NPN型管如 8050，9014，9018。

（b） 判定三極管集電極c和發射極e。（以PNP型三極管為例）將萬用表置于R&TImes;100或R&TImes;1K擋，紅表筆集電極c，用黑表筆分別接觸另外兩個管腳時，所測得的 兩個電阻值會是一個大一些，一個小一些。在阻值小的一次測量中，黑表筆所接管腳為基極；在阻值較大的一次測量中，黑表筆所接管腳為發射極。

不拆卸三極管判斷其好壞的方法：

在實際應用中，小功率三極管多直接焊接在印刷電路板上，由于元件的安裝密度大，拆卸比較麻煩，所以在檢測時常常通過用萬用表直流電壓擋，去測量被測管子各引腳的電壓值，來推斷其工作是否正常，進而判斷三極管的好壞。

如果是像8050 ，9014一樣NPN的用萬用表檢測他們的引腳，黑表筆接一個極，用紅筆分別接其它兩極，兩個極都有5K阻值時，黑表筆所接就是B極。這時用黑紅兩表筆分別接其它兩極，黑表筆所接那個極和B極，表指示阻值小的那個黑表所接就是C 極。（以上所說為用指針表所測，數字表為紅筆數字萬用表內部的正負級是和指針表相反的。）

s8050三極管

S8050是一款小功率NPN型硅管，集電極-基極（Vcbo）電壓最大可為40V，集電極電流為（Ic）0.5A。S8050是電路硬件設計最常用半導體三極管型號之一。

s8050三極管和ss8050三極管的區別

S8050 功耗（Pcm ）： 0.625 W （Tamb=25℃）

集電極電流（Icm）： 0.5 ASS8050

功耗（Pcm ）： 1W （Tamb=25℃）

集電極電流（Icm）： 1.5 A
