三端可調穩壓集成電路輸出電壓計算公式普及

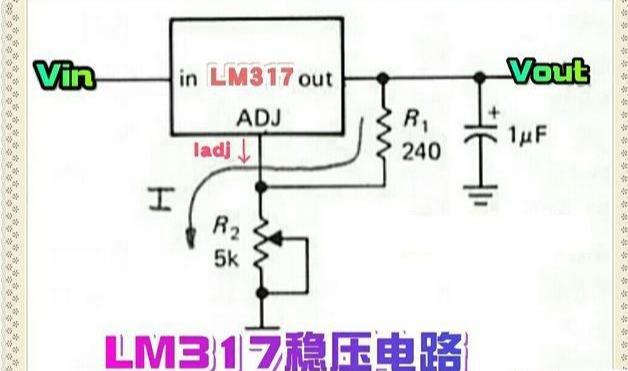

簡化的LM317穩壓電路原理圖。

上圖為大家熟悉的LM317穩壓電路，這里為了介紹方便，省略了一些元件。該穩壓電路的輸出電壓由

R1和R2決定。為了提高輸出電壓的穩定性，實際中的電阻R1一般選用120Ω或240Ω的溫度系數小的金屬膜電阻，并且R1焊接時離LM317的Out端和adj端越近越好。若LM317接成固定輸出電壓的，要求R2宜選用與R1同材料的電阻，以提高輸出電壓的溫度穩定性。若LM317接成可調式輸出，則R2一般選用線性電位器，此時其輸出電壓的精確計算公式為

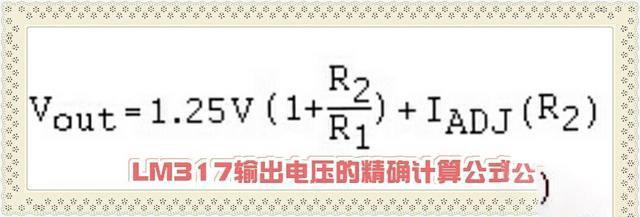

LM317輸出電壓的精確計算公式。

LM317的Out端與adj端之間有一個穩定的能帶間隙基準電壓（像常用的精密基準電壓源ICL8069、LM385即屬于這種基準電壓），這個基準電壓的溫度系數很小，但是其電壓值并不是精確的1.25V，而是有一定的離散性。其典型值為1.25V，最小值有的僅為1.20V（以前曾實測過，這個基準電壓大都在1.22～1.23V），故計算公式中有的是1.25V，有的是1.20V，具體多少這要看所用的LM317的實際值為多少。

另外，上圖中的精確計算公式中還有一項“Iadj（R2）”，這是因?yàn)閷?shí)際的LM317的adj端還會向外流出一個50μA的超級恒流源（其大小與電源電壓無關），在R2的阻值較小時，可以忽略這一項，故很多計算公式中，都不含“Iadj（R2）”。

LM317三端穩壓IC的引腳排列。

上圖為TO-220封裝的LM317的引腳排列，使用時，要注意引腳不要接錯，以免損壞IC。
