鉗位電路（clampingcircuit）是將脈沖信號的某一部分固定在指定電壓值上，并保持原波形形狀不變的電路。鉗位電路的作用是將周期性變化的波形的頂部或底部保持在某一確定的直流電平上。

鉗位二極管作用

1、當二極管負極接地時，則正極端電路的電位比地高時，二極管會導通將其電位拉下來，即正極端電路被鉗位零電位或零電位以下（忽略管壓降）

2、當二極管正極接地時，則負極端電路的電位比地高時，二極管會截止，其電位將不會受二極管的任何作用；

3、在鉗位電路中，二極管負極接+5v，則正極端電路被鉗位+5V電位以上；（忽略管壓降）

4.正常工作，哪個二極管也不導通

鉗位電路的應用

鉗位電路經常用于各種顯示設備中。在示波器和雷達顯示器中用鉗位電路使掃描信號的直流分量得到恢復，以解決掃描速度改變時所引起的屏幕上圖像位置移動問題。在電視系統中用鉗位電路使全電視信號的同步脈沖頂端保持在固定的電壓上，以克服由于失去直流分量或干擾等原因造成的電平波動，從而實現電視同步信號的分離。

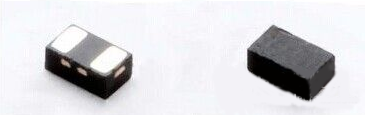

雙二極管鉗位電路的原理

如圖，水平的線是受保護的節點。當該點電壓超過Vcc+0.7V時，上面的二極管導通;而當該點電壓小于-0.7V時，下面的二極管導通。因此，該點電壓被鉗制在VcC+0.7V一-0.7V之間。

對于正常的二極管，其正向電阻約為幾千歐，反向電阻為幾百千歐（一般應大于200千歐），而場MOS管一般內阻都在10M--1000G歐，所以二極管的內阻遠小于場效應管的電阻。如果電壓過高，高于Vcc+Vd（二極管導通壓降），上面的二極管導通，輸出電壓鉗位于Vcc+Vd;如果電壓過低，低于0-Vd（二極管導通壓降），下面的二極管導通，輸出電壓鉗位于-Vd。
