色環電阻如何計算-色環電阻的計算方法和要點

色環電阻分為四色環和五色環，先說四色環。

黑0 棕1 紅2 橙3 黃4 綠5 藍6 紫7 灰8 白9 金、銀表示誤差

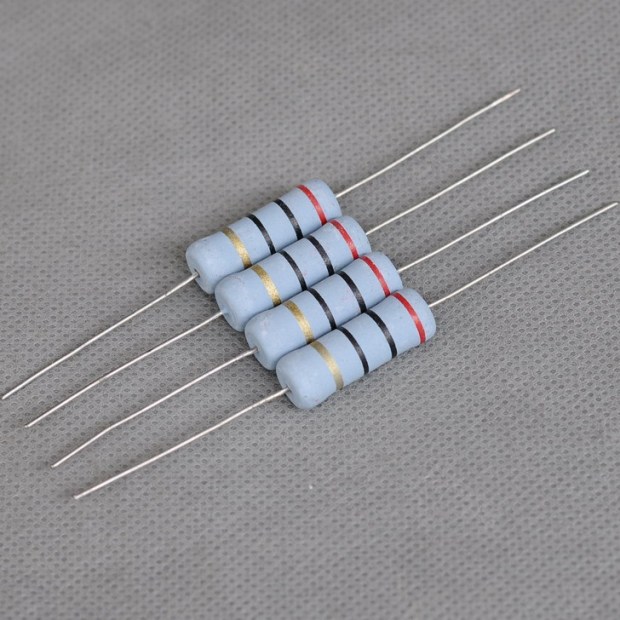

色環電阻計算

色環電阻計算公式

對于4色環電阻，其阻值計算方法位：阻值=(第1色環數值*10+第2色環數值)*第3位色環代表之所乘數

對于5色環電阻，其阻值計算方法位：阻值=(第1色環數值*100+第2色環數值*10+第3位色環數值)*第4位色環代表之所乘數

1、顏色代表阻值的意義：黑-0、棕-1、紅-2、橙-3、黃-4、綠-5、藍-6、紫-7、灰-8、白-9

2、顏色代表乘數的意義：黑-1、棕-10、紅-100、橙-1000、黃-10000、綠-100000、藍-1000000、紫-10000000、灰-100000000、白-1000000000、金-0.1、銀-0.01

3、四色環電阻顏色代表誤差的意義：金-±5%、銀-±10%

4、五色環電阻顏色代表誤差的意義：棕-±1%、紅-±2%、綠-±0.5%、藍-±0.25%、紫-±0.10%、灰-±0.05%

電阻上面用了四道色環或者五道色環或者六道色環來表示電阻值 ?？梢詮娜我饨嵌纫淮涡缘淖x取代表電阻值的顏色信息。

下面介紹掌握色環電阻計算方法的幾個要點：

(1)熟記第一、二環每種顏色所代表的數。可這樣記憶：棕1，紅2，橙3，黃4，綠5，藍6，紫7，灰8，白9，黑0。這樣連起來讀，多復誦幾遍便可記住。記準記牢第三環顏色所代表的阻值范圍，這一點是快識的關鍵。具體是：金色：幾點幾Q黑色：幾十幾Q棕色：幾百幾十Q紅色：幾點幾kQ橙色：幾十幾k2黃色：幾百幾十k2綠色：幾點幾MQ藍色：幾十幾MQ。

(2)從數量級來看，在體上可把它們劃分為三個大的等級，即：金、黑、棕色是歐姆級的;紅橙V、黃色是千歐級的;綠、藍色則是兆歐級的。這樣劃分一下是為了便于記憶。

(3)當第二環是黑色時，第三環顏色所代表的則是整數，即幾，幾十，幾百kQ等，這是讀數時的特殊情況，要注意。例如第三環是紅色，則其阻值即是整幾k的。

(4)記住第四環顏色所代表的誤差，即：金色為5%;銀色為10%;無色為20%。

四色環電阻計算：棕1 紅2 橙3 黃4 綠5 藍6 紫7 灰8 白9 黑0 金、銀表示誤差(金色為5%誤差，銀色為10%誤差)

各色環表示意義如下：第一條色環：阻值的第一位數字;第二條色環：阻值的第二位數字;第三條色環：10的冪數;第四條色環：誤差表示。

例如：電阻色環：棕綠紅金，第一位 1;第二位 5;第三位 10 的冪為2 (即100);誤差為5%;即阻值為：15 &TImes; 100 = 1500歐 = 1.5千歐 = 1.5K

色環電阻計算

色環電阻計算注意事項

色環的第一位與末位不要弄反。

顏色千萬不要搞錯，在不確定的情況下還是用萬用表進行測量。

通過以上的內容，大家已經了解了色環電阻計算的方法了，在使用色環電阻計算的時候，就可以參考這些方法去做，另外，還需要了解下快速識別色環電阻的方法。
