三極管的C極與E極在結構上的區別是什么

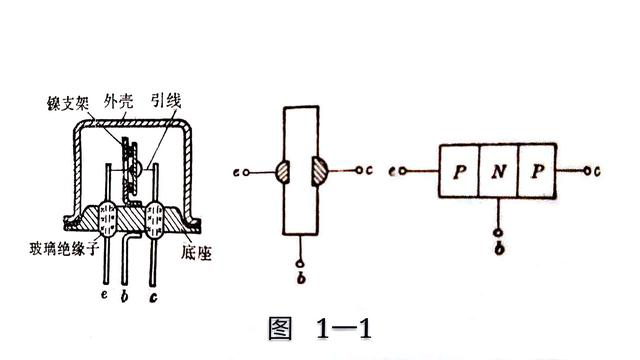

如果把晶體三極管的外殼打開，可以看到，基極b是接在中間的一塊半導體上，而發射極e和集電極C則在二邊的半導體上。

如果二邊的材料是P型半導體，中間夾著的是N型半導體，如上圖1一1所示，這樣的三極管就叫做PNP型三極管。

如果二邊材料是N型半導體，中間基極材料是P型半導體，則這樣的三極管叫做NPN型三極管。

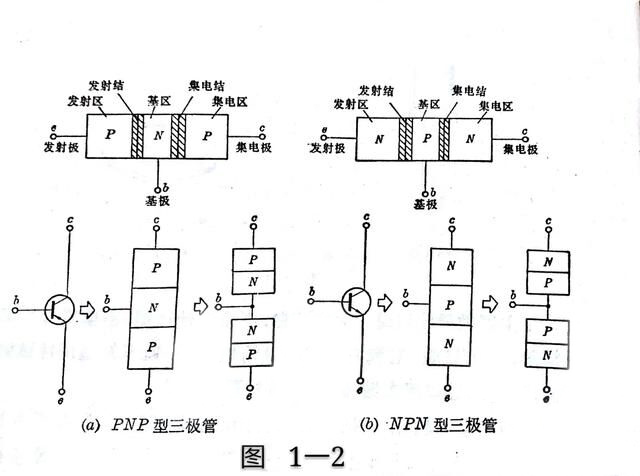

無論是PNP型三極管或NPN型三極管，都可分為三個區；發射區、集電區和基區。對應于這三個區分別引出的三個極；發射集e、集電極C和基極b，如下面圖1一2所示。

無論是PNP型三極管，還是NPN型三極管，它們的工作原理是一樣的，只不過是在使用時它們的電源的極性而不同。

下面簡單著重分析PNP型三極管。一般晶體三極管的基區做得很薄，而集電區面積做得較大。在基區與集電區之間形成的一個PN結稱為集電結。在基區與發射區之間形成的PN結稱為發射結。這二個結好象是二個串聯的背靠背的二極管，如上面圖1一2所示。因此，e、b或b、C之間都好象是一個二極管，和二極管一樣，同樣具有單向?qū)щ姷男再|(zhì)。但是由于它們具有一個共同的做得很薄的基區，因此與二極管就有差異。差異就是三極管的主要性能。

希望上面回答能夠幫助你正確理解三極管的三個極。
