三極管的管腳,性能以及主要參數檢測

晶體三極管。三極管是電子裝置中的重要元件，它的質量優劣直接關系到系統工作的可靠性和穩定性，因此，它是最需要進行老化篩選的元件之一。已知一個三極管的型號和管腳排列，可采用如下簡易測試法來判斷它的性能。應該注意的是：對一般小功率低壓三極管，不宜采用R×10kΩ檔進行測試，以免表內的高電壓損壞三極管。

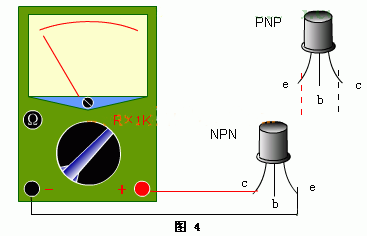

在檢查三極管的穿透電流大小時，可采用圖4所示的測量法，圖中被測的是NPN型三極管，如果是NPN型三極管，其測試棒應與管腳對調。萬用電表的量程一般選用R×100或R×1kΩ檔，要求測得的電阻值越大越好，對于中功率的鍺管，此值應大于數千歐；對于硅管，此值應大于數百千歐。如果所測得的數值過小，說明管子的穿透電流大，管子的性能不好。如果測量時萬用電表的表針搖擺不定，說明管子的穩定性很差。如果測得的阻值接近于零，說明管子內部已擊穿短路，不能使用。

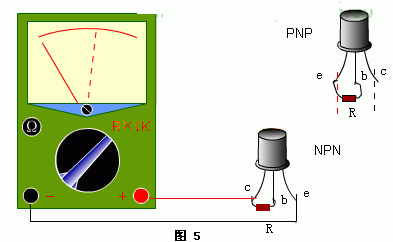

在檢查三極管的放大性能β值時，可以采用圖5所示的估測法。如果被測管是NPN型，可按此方法測試，如果被測管是PNP則按虛線方式連接。測量時表針應向右偏轉，其偏轉角度越大，說明管子的放大倍數β越大。如果加上電阻R之后表針變化的角度不大或根本不變，則說明管子的放大作用很差或已經損壞。其R的阻值可在51kΩ－100kΩ范圍內選取。也可能利用人手的電阻，用手捏位管子的c-b兩極，但不要使它們短路，以手的皮膚電阻代替R
