很多大學生剛?cè)腴T模電的時候都覺得很難，可是你們真正努力了嗎？三極管是模擬電路最常用的基礎知識，三極管是電路設計中應用非常廣泛的半導體元器件，若三極管都不會用，模電相當于白學了。

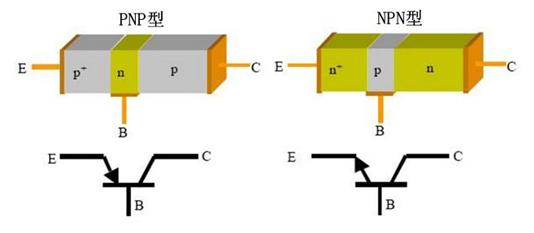

三極管分為NPN和PNP兩種類型，三極管由兩個PN結組成，NPN三極管為兩個PN結共用一個P區（也稱基區），在構造工藝上，基區做得非常薄，一般為幾微米到幾十微米，兩個 PN 結依靠基區緊密地結合在一起，相互影響和關聯，使得三極管的特性完全不是兩個單獨PN結特性的疊加，三極管外部施加電壓后，基極電流、集電極電流和發射極電流之間的關系，形成電流放大作用。

三極管的放大倍數與其物理結構有關，選擇三極管時放大倍數β是必須考慮的重要技術指標之一，

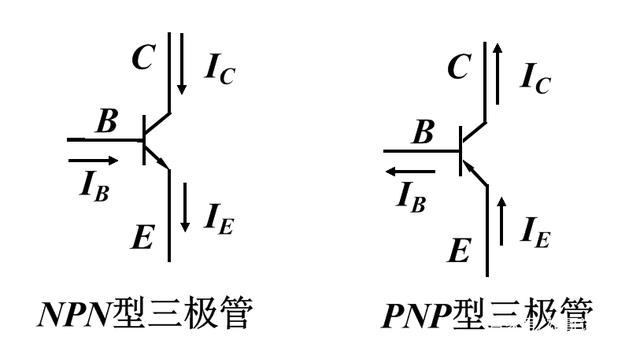

三極管的電流方向以及三個極之間的電流關系如下圖，IC=βIB,IE=IB+IC

三極管有飽和、放大和截止三個工作區間，下面介紹一些常見的用法；

（1）驅動放大，一般單片機、DSP、ARM、CPLD/FPGA等CPU的IO口驅動電流比較弱，無法直接驅動負載，最常用的是使用三極管進行電流驅動能力放大，如下圖所示；

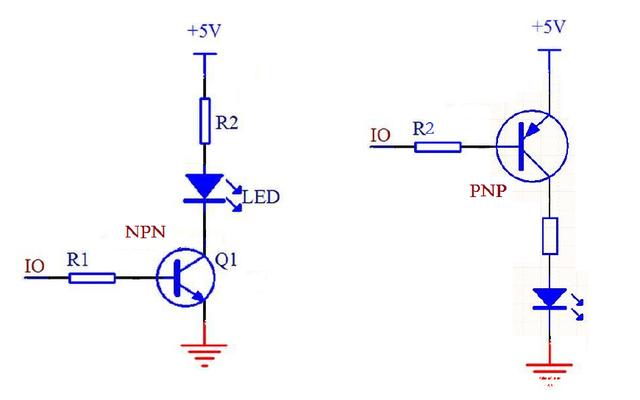

示意原理驅動LED燈，可以根據實際需要變換為其它負載，比如繼電器、電機等；+5V電源也可以改變，比如12V/24V等，但所選三極管必須能夠承受這個電壓。

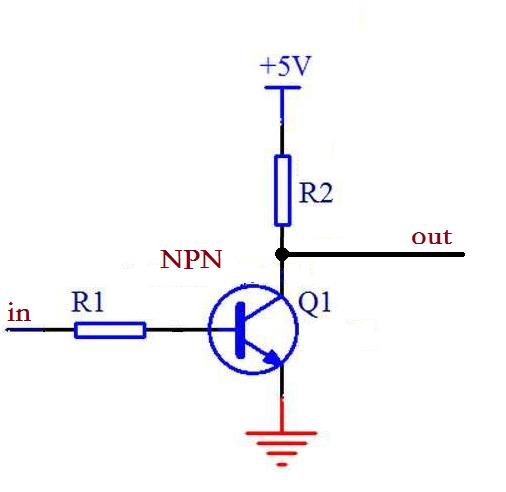

（2）邏輯取反，如下圖所示，使用NPN三極管進行取反，十分方便，輸入為高電平時，輸出為低；輸入為低電平時，輸出為高（5V）。

（3）當電子開關使用，當電子開關時一般使用三極管的飽和區，通過控制基極使三極管處于飽和或截止區，從而實現三極管開通或斷開，起到開關的作用。
