三極管的三個引腳解析

三極管總的來說有兩種類型三極管，一種是電流控制型三極管，我們根據它的特性又給起了個名字叫雙極結型晶體管；另一種是電壓控制型三極管，我們也給它起個名字叫場效應管，（又稱FET管）。下面我們就以上兩大類三極管個大家聊一聊它們的故事。

我們先拿絕緣柵晶體管來說吧，隨著半導體技術的發展，這種器件也有著龐大的家族體系，我們著重講講常用的幾種：

結型場效應管（JFET）

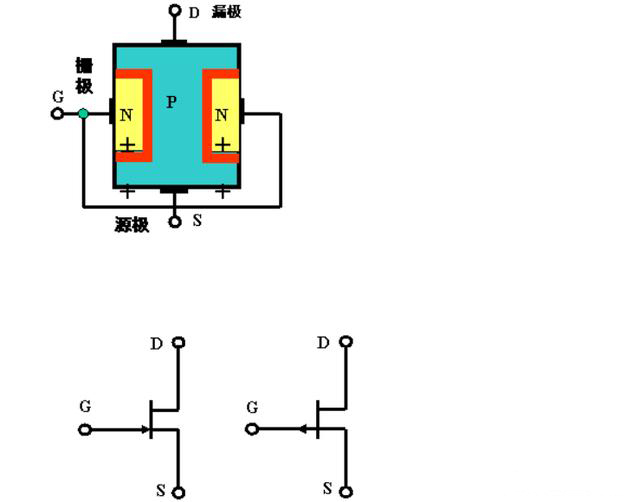

這種器件在外觀上看有三個引腳，我們分別給它起的名稱是柵極G、漏極D、源極S。我們再從內部結構看，這種器件在內部結構上又分為N溝道結構和P溝道結構，下圖 左邊是N溝道結構。右邊是P溝道結構。

它們的工作過程是通過外部電壓控制兩個PN結，就像控制兩扇“大門”開合一樣，來調節管子的工作電流的。

絕緣柵型場效應管（MOSFET）

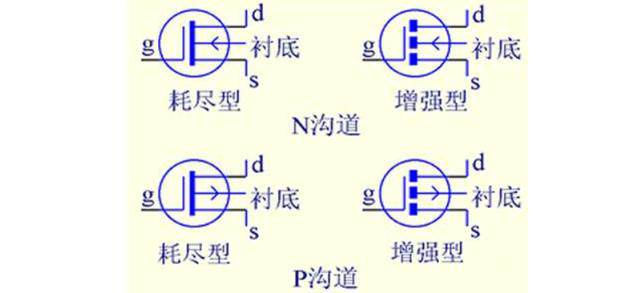

我們簡稱這個器件為MOS場效應管，它的全名叫金屬-氧化物-半導體場效應管，從外觀看它也有三個引腳，引腳名字與結型場效應管叫法一樣，分別叫柵極G、漏極D、源極S，但從內部結構看尤其是柵極結構兩者是不一樣的。根據柵極結構我們又把它分成兩種，一個是增強型MOS場效應管；另一個是耗盡型MOS場效應管。其原理圖符號如下圖所示。

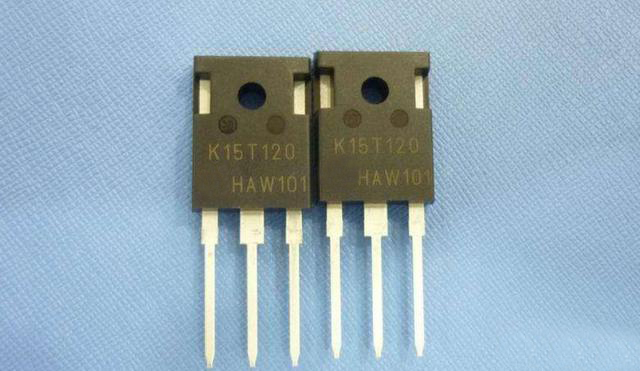

絕緣柵雙極晶體管（IGBT）

這個器件是場效應管家族中重要的成員之一，它是具有三極管的大電流密度特性，也具有絕緣柵型晶體管電壓控制的特點，它把兩者完美的結合起來。因此它在這個家族中顯得很“高貴”，這種器件使用也很普遍。例如在家用電磁爐、工控用的變頻器里都能見到它的“身影”。這種器件也是伸出了三個引腳，我們分別叫它柵極G（也叫控制極）、漏極C（也叫集電極）、源極E（又稱發射極）。這種器件的特點是電流密度大、輸入阻抗高、導通電阻低、開關速度快、擊穿電壓高、安全工作區大。

電力電子器件

從外觀看電力電子器件有三個引腳，我們舉個例子來說明，比如單向晶閘管俗名叫單向可控硅（SCR），從外觀看它有三個引腳，分別稱為控制極G（又稱門極）、陽極A、陰極K。這種管子一般在可控整流、交流調壓、逆變電源或者開關電源等能見到它們的身影。

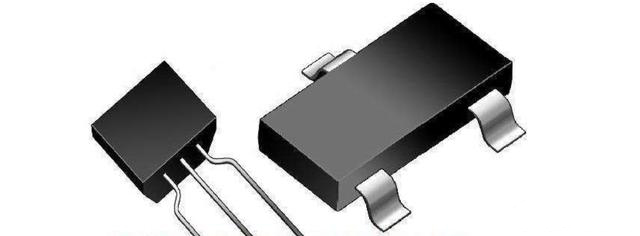

三極管器件

三極管在電子元器件家族中的充當重要角色，我們顧名思義就能猜出，這類元件也有三個引腳，這類元件的功能與上面所說的不通，它具有電流放大和開關作用。它可以把微弱的輸入信號“放大”出一定強度的輸出信號，其實這種“放大”就是一種“控制”能量轉換的過程，其實質是把電源的能量轉換成信號的能量輸出。它的重要參數就是電流放大倍數β。從外部結構看三極管同樣有三個極，分別叫基極B、集電極C、發射極E，在三極管基極有微弱的電流，其集電極和發射極就有較大的電流，他們的電流分配滿足如下，集電極電流Ic=βIb，Ie=(β+1)Ib。

從內部結構看三極管又可分為NPN型和PNP型兩類。

總之：不管是NPN型還是PNP型，所謂的電流被“放大”并不是將基極電流IB放大，只是用較小的基極電流IB來控制較大的集電極電流IC值，從外部來看就好像是IB被放大一樣，這就是三極管的電流放大作用。
