三極管的三種放大電路

共基極放大電路

共基極的放大電路，如圖1所示，

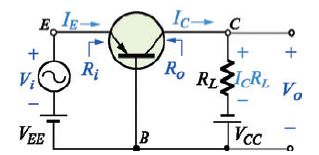

圖1　共基極放大電路

主要應用在高頻放大或振蕩電路，其低輸入阻抗及高輸出阻抗的特性也可作阻抗匹配用。電路特性歸納如下：

輸入端（EB之間）為正向偏壓，因此輸入阻抗低（約20～200 ）

輸出端（CB之間）為反向偏壓，因此輸出阻抗高（約100k～1M ）。

電流增益：

雖然AI小于1，但是RL / Ri很大，因此電壓增益相當高。

功率增益：

由于AI小于1，所以功率增益不大。

共發射極放大電路

共發射極的放大電路，如圖2所示。

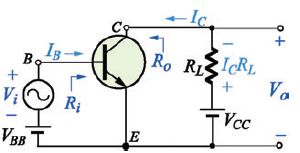

圖2 　共發射極放大電路

因具有電流與電壓放大增益，所以廣泛應用在放大器電路。其電路特性歸納如下：

輸入與輸出阻抗中等（Ri約1k～5k ；RO約50k）。

電流增益：

電壓增益：

負號表示輸出信號與輸入信號反相（相位差180°）。

功率增益：

功率增益在三種接法中最大。

共集電極放大電路

共集電極放大電路，如圖3所示，

圖3 　共集電極放大電路

高輸入阻抗及低輸出阻抗的特性可作阻抗匹配用，以改善電壓信號的負載效應。其電路特性歸納如下：

輸入阻抗高（Ri約20 k ）；輸出阻抗低（RO約20 ）。

電流增益：

電壓增益：

電壓增益等于1，表示射極的輸出信號追隨著基極的輸入信號，所以共集極放大器又稱為射極隨耦器（emitter follower）。功率增益Ap = AI × Av≈β ，功率增益低。

三極管三種放大電路特性比較

晶體管接法 電流增益 電壓增益 輸入阻抗 輸出阻抗 應用電路

共發射極 β》1 Aν＞1

反相放大 中 中高 信號放大器

共基極 α≤1

最小 Aν＞1

最大 最低 最高 高頻電路

高頻響應好

共集電極 γ＞1

最大 Aν≤1

最小 最高 最低 阻抗匹配

射極跟隨器

共發射極放大電路偏壓

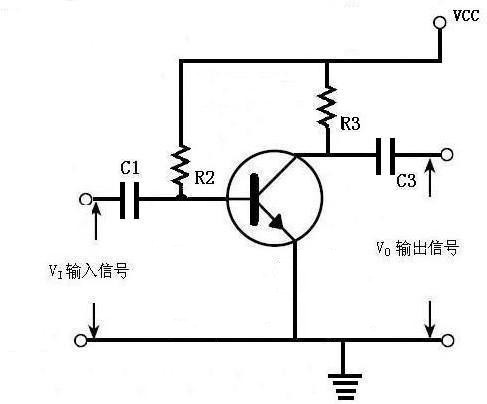

圖4　自給偏壓方式

又稱為基極偏壓電路，最簡單的偏壓電路，穩定性差，容易受β值的變動影響，溫度每升高10℃時，逆向飽和電流ICO增加一倍。溫度每升高1℃時，基射電壓VBE減少2.5mV ，β隨溫度升高而增加(影響最大) 。

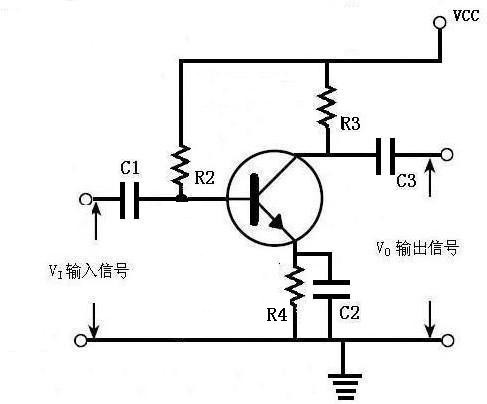

圖5　帶電流反饋的基極偏壓方式

三極管發射極加上電流反饋電阻，特性有所改善，但還是不太穩定。

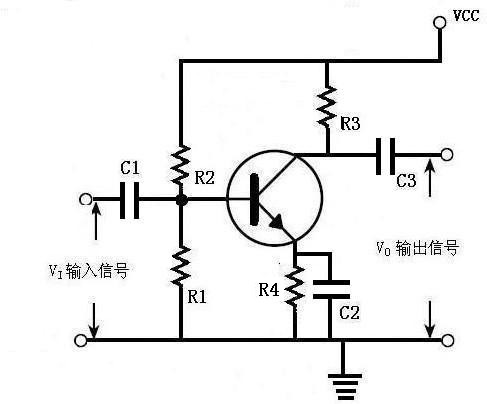

圖6　分壓式偏置電路

此為標準低頻信號放大原理圖電路，其R1（下拉電阻）及R2為三極管偏壓電阻，為三極管基極提供必要偏置電流,R3為負載電阻，R4為電流反饋電阻（改善特性），C3為旁路電容，C1及C3為三極管輸入及輸出隔直流電容（直流電受到阻礙）,信號放大值則為R3/R4倍數.設計上注意: 三極管Ft值需高于信號放大值與工作頻率相乘積,選擇適當三極管集電極偏壓、以避免大信號上下頂部失真,注意C1及C3的容量大小對低頻信號(尤其是脈波)有影響.在R4并聯一個C2，放大倍數就會變大。而在交流時C2將R4短路。

為什么要接入R1及R4?

因為三極管是一種對溫度非常敏感的半導體器件，溫度變化將導致集電極電流的明顯改變。溫度升高，集電極電流增大；溫度降低，集電極電流減小。這將造成靜態工作點的移動，有可能使輸出信號產生失真。在實際電路中，要求流過R1和R2串聯支路的電流遠大于基極電流IB。這樣溫度變化引起的IB的變化，對基極電位就沒有多大的影響了，就可以用R1和R2的分壓來確定基極電位。采用分壓偏置以后，基極電位提高，為了保證發射結壓降正常，就要串入發射極電阻R4。

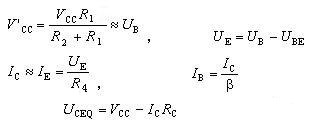

R4的串入有穩定工作點的作用。如果集電極電流隨溫度升高而增大，則發射極對地電位升高，因基極電位基本不變，故UBE減小。從輸入特性曲線可知，UBE的減小基極電流將隨之下降，根據三極管的電流控制原理，集電極電流將下降，反之亦然。這就在一定程度上穩定了工作點。分壓偏置基本放大電路具有穩定工作點的作用，這個電路具有工作點穩定的特性。當流過R1和R2串聯支路的電流遠大于基極電流IB（一般大于十倍以上）時，可以用下列方法計算工作點的參數值
