三極管的相關知識普及

（一）三極管的符號

三極管有兩種管型（NPN型、PNP型），三個電極（集電極C、發射極E、基極B）電路符號如圖2-3所示。

晶體三極管顧名思義有三個電極，二極管的核心部分是由一個單獨PN結構成的，而三極管的核心部分是由兩個聯系著的PN結構成。兩個PN結將整個硅片分成摻雜方式不同的三個區域，即集電區、基區和發射區。

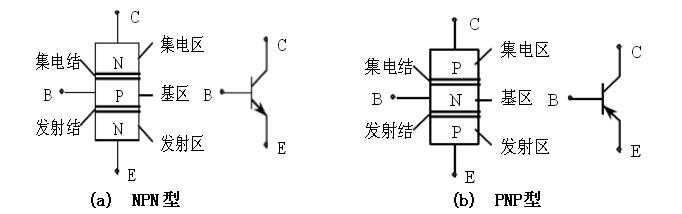

圖2-3 晶體三極管的內部結構及符號

從三個區域引出的電極分別稱為集電極（用字母C表示）、基極（用字母B表示）和發射極（用字母E表示）。由于不同的組合方式，形成了一種箭頭朝外的NPN型晶體管，另一種是箭頭朝內的PNP型晶體管，箭頭的方向表示晶體管發射極電流的流向。

晶體三極管的種類很多，并且不同型號各有不同的用途。晶體三極管主要有NPN 型和PNP型兩大類,一般可以從晶體管上標出的型號來識別，晶體管根據實際需要可分為下面幾類。

(1)按設計結構分為點接觸型、面接觸型。

(2)按工作頻率分為高頻管、低頻管。

(3)按功率大小分為大功率、中功率、小功率。

(4)按封裝形式分為金屬封裝、塑料封裝。

(5)按用途分為放大管和開關管等。

(6)按管芯所用的半導體材料分為硅管和鍺管。

（二）常見的三極管實物圖與封裝類型

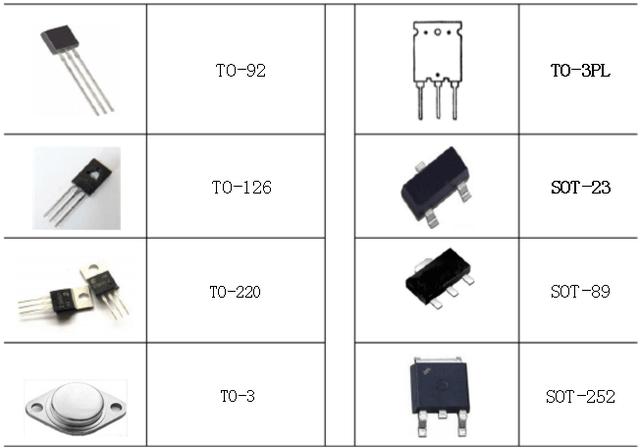

三極管的種類很多，其常見的外形與封裝名稱見表2-3。

（三）用數字萬用表判別三極管的管型與放大倍數

數字萬用表不同于機械式萬用表，數字用表的紅表筆與表內9V電池的正極相連，黑表筆與電池的負極相連。

1．判別三極管的基極B與管型

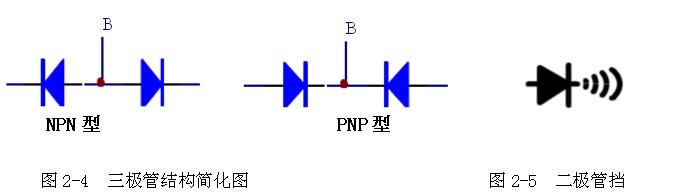

根據三極管的內部結構，可以將三極管的內部看作兩個二極管組合而成，如圖2-4所示。對于PNP管的基極是兩個二極管負極的共同點，NPN管的基極是兩個二極管正極的共同點。利用這一點可以用數字萬用表的二極管擋。

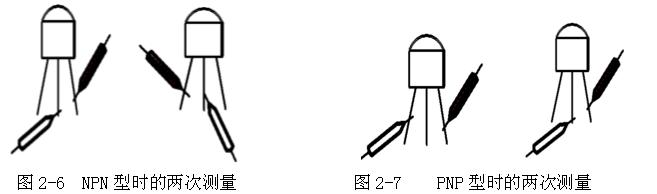

將萬用表的轉盤撥到二極管擋（如圖2-5所示），正反兩次測三極管的管腳。若其中有兩次紅表筆接中間管腳不變，黑表筆接另外兩個電極，如圖2-6所示，此時數字萬用表顯示屏上顯示0.7左右，可以判斷中間的管腳為基極（B極），管型是NPN。圖2-7測試結果是PNP，黑表筆對應的管腳為基極。

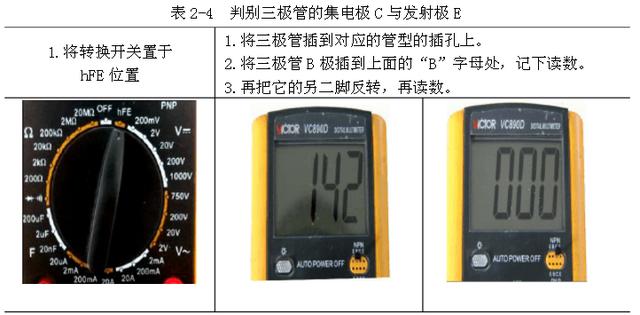

2．判別三極管的集電極C、發射極E及直流放大倍數(測量方法見表2-4)。

比較兩次讀數,大的那一次，三極管的管腳名稱跟數字萬用表上所標的字母相對應，顯示屏上顯示的數字為該三極管的放大倍數。
