三極管放大基極偏置電阻計算介紹

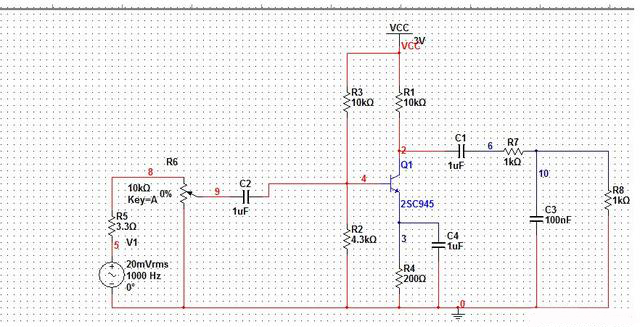

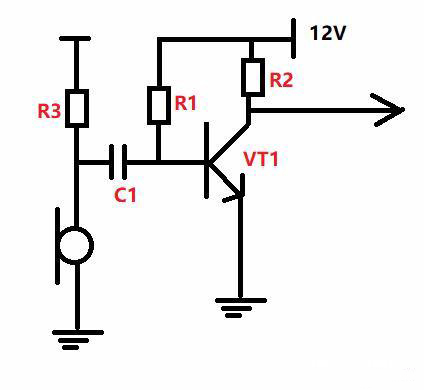

如上圖所示：R1為三極管基極偏置電阻，阻值不能大也不能小，應該怎樣計算呢？

計算這種電阻我們需要知道那么幾個參數：

1、三極管允許通過的最大電流

2、三極管的放大倍數

3、此電路的供電電壓

R1的大小影響三極管B→E通過的電流，那電源電壓為12V，設三極管的最大通過電流為1A。

解：12V/1A=12R，那么R2的阻值就應該為12歐姆，這時候三極管剛好可以通過1安培的電流。

三極管通過電流最大為1A，那么三極管基極正向偏置電流就應該為1A的一半，這時候三極管剛好在半導通狀態。

那么基極的電流就應該是1A/2=500mA=0.5A

現在假設三極管的放大倍數為100倍（具體倍數自己萬用表HFE檔位測量），那么基極的電流就應該是500mA/100倍=5mA=0.005A

現在算出基極通入0.005A電流時三極管剛好是處于半導通狀態，現在需要考慮的是當電流流經三極管后會產生壓降（0.5V~0.7V）

那如果我們按1V算，12V-1V=11V這11V是正常工作時的電壓，那么根據歐姆定律就有11V/0.005A（5mA）=2200R（2.2K），由上述公式可計算出這個電路的基極偏置電阻R1的大小為2.2K時，三極管處于半導通狀態，由話筒來的交流信號經過電容C1耦合后可以被三極管放大。
