三極管基本共射極放大電路的工作原理

當ui＝0時，稱放大電路處于靜態。

共射放大電路：由于電路的輸入回路與輸出回路以發射極為公共端，故稱之為共射放大電路，并稱公共端為“地”。

放大電路要設置合適的靜態工作點，使信號的整個周期內晶體管始終工作在放大狀態，輸出信號才不會產生失真。

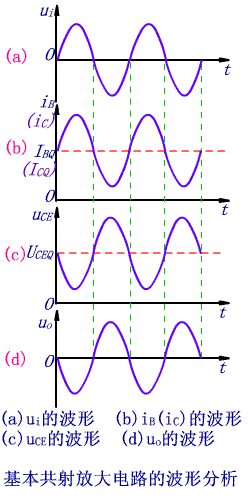

共射放大電路的波形分析

放大電路的組成原則

直流電源要設置合適靜態工作點，并做為輸出的能源。對于晶體管放大電路，電源的極性和大小應使晶體管基極與發射極之間處于正向偏置；而集電極與基極之間處于反向偏置；即保證晶體管工作在放大區。

電阻取值得當，與電源配合，使放大管有合適的靜態工作電流。

輸入信號必須能夠作用于放大管的輸入回路。

當負載接入時，必須保證放大管輸出回路的動態電流能夠作用于負載，從而使負載獲得比輸入信號大得多的信號電流或信號電壓。

直流耦合共射放大電路　

共地：在實用放大電路中，為防止干擾，常要求輸入信號、直流電源、輸出信號均有一端接在公共端，即“地”端，稱為“共地”。

直接耦合：信號源與放大電路，放大電路與負載電阻均直接相連，故稱為“直接耦合”。

靜態工作點的求法：

阻容耦合共射放大電路　

耦合電容：電容C1用于連接信號源與放大電路，電容C2用于連接放大電路與負載，這種在電路中起連接作用的電容稱為耦合電容。

阻容耦合：利用電容連接電路稱為阻容耦合。

靜態工作點的求法：
