2021-03-16 瀏覽：-三極管音頻放大電路分析
最簡單的三極管音頻放大電路
調節R1大小，使在最大輸出時信號不失真即可，減小R可輸出更大的功率。
如果有萬用表，可將C極電壓調為電源電壓的1/2左右。

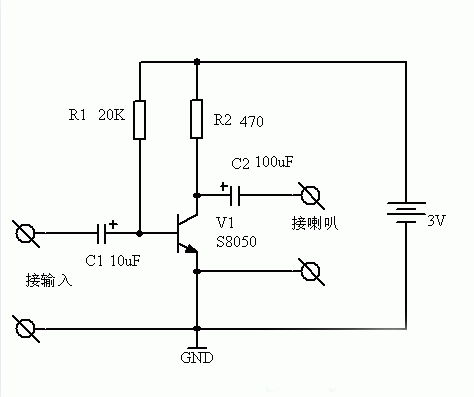

圖一 固定偏置 ，電源電壓對偏置電流影響很大
基本的共發射極電路

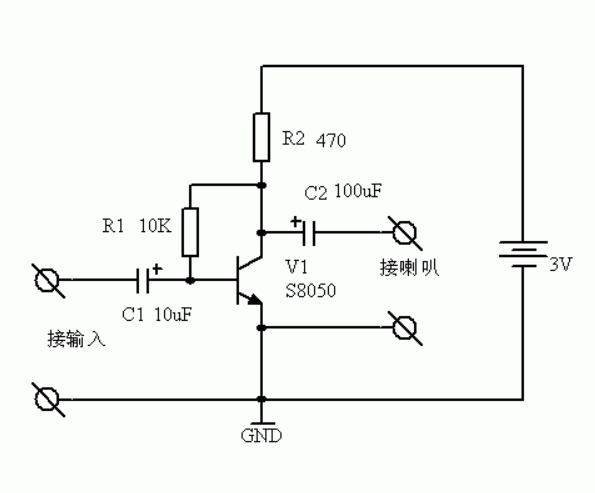

圖二 偏置接入負反饋，放大倍會變小，電源電壓對偏置電流影響較小。
電壓負反饋接法,適應電壓范圍更寬。
此種屬甲類放大類，效率最低，特點是簡單。低電壓電路中極少采用，因為輸出功率太小，實際多用在功率推動電路，同時放大電壓和電流。
