選頻放大器

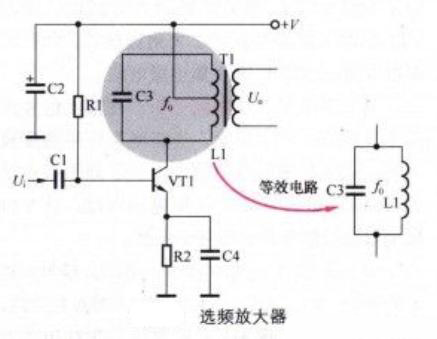

下圖所示是采用LC并聯諧振電路構成的選頻放大器。電路中VT1構成一級共發射極放大器，R1是偏置電阻，R2是發射極負反饋電阻，C1是輸入端耦合電容，C4是VT1發射極旁路電容，作為VT1集電極負載。

分析這一電路的工作原理要將輸入信號頻率分成下列兩種情況

1、輸入信號頻率等于諧振頻率

當輸入信號頻率為L1和C3并聯諧振電路的諧振頻率時，該電路發生諧振，電路的阻抗為最大，即VT1集電極負載阻抗為最大，放大器的放大倍數為最大，這是因為在共發射極放大器中，集電極負載電阻大，其電壓放大倍數大。

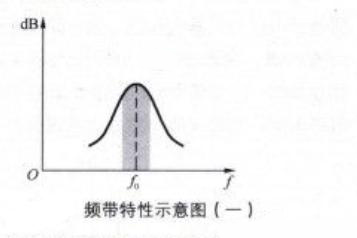

下圖所示是選頻帶特性示意圖，從圖中可以看出，以諧振頻率為中心的很小一個頻帶內的信號得到了很大的放大。

2、輸入信號頻率高于或低于諧振頻率

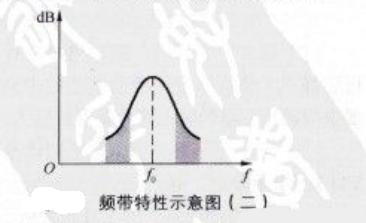

下圖所示是頻帶特性示意圖，對于頻率偏離諧振頻率的信號，由于該LC并聯諧振電路失諧，電路的阻抗很小，放大器的放大倍數很小。

通過上述電路分析可知，在這一放大器電路中加入L1和C3并聯諧振電路后，放大器對頻率為諧振頻率的信號放大倍數最大，所以輸出信號Uo中主要是頻率為諧振頻率的信號。

由于這一放大器對頻率為諧振頻率信號的放大倍數最大，它能夠從眾多頻率中選擇某一頻率的信號進行放大，所以稱為選頻放大器。

從LC并聯諧振電路的頻帶特性可知，這一LC并聯諧振電路是有一定頻帶寬度的，所以這一放大器放大的信號不僅僅是頻率為諧振頻率的信號，而是以諧振頻率為中心頻率的某一個頻帶寬度內的信號。只要適當控制LC并聯諧振電路的頻帶寬度，就能控制這一選頻放大器的頻帶寬度。
