什么是貼片電阻-貼片式電阻器主要組成部分

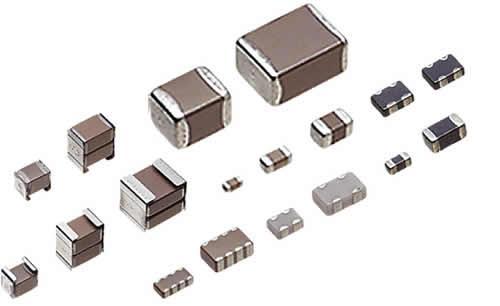

貼片電阻是什么

貼片電阻，是金屬玻璃鈾電阻器中的一種。是將金屬粉和玻璃鈾粉混合，采用絲網印刷法印在基板上大功率貼片電阻器制成的電阻器。耐潮濕，高溫，溫度系數小。表面組裝技術（SMT）的應用已十分普遍，采用SMT組裝的電子產品的比例已超過90%。我國從八十年代起開始應入SMT技術。隨著小型SMT生產設備的開發，SMT的應用范圍在進一步擴大，航空、航天、儀器儀表、機床等領域也在采用SMT生產各種批量不大的電子產品或部件。

電阻器在日常生活中一般直接稱為電阻。是一個限流元件，將電阻接在電路中后，電阻器的阻值是固定的一般是兩個引腳，它可限制通過它所連支路的電流大小。阻值不能改變的稱為固定電阻器。阻值可變的稱為電位器或可變電阻器。理想的電阻器是線性的，即通過電阻器的瞬時電流與外加瞬時電壓成正比。用于分壓的可變電阻器。在裸露的電阻體上，緊壓著一至兩個可移金屬觸點。觸點位置確定電阻體任一端與觸點間的阻值。

特性

體積小，重量輕；·適應再流焊與波峰焊；·電性能穩定，可靠性高；·裝配成本低，并與自動裝貼設備匹配；·機械強度高、高頻特性優越。

貼片電阻是什么材料制成的

貼片式電阻一般由以下材料制作而成：

基材是氧化鋁，電阻材料是氧化釕

1.基板（陶瓷基板）

2.電阻漿（R膏）

3.背導材料

4.正導材料及側導材料（Ag漿）

5.一次保護玻璃G16.二次保護玻璃G27.Mark標記材料。

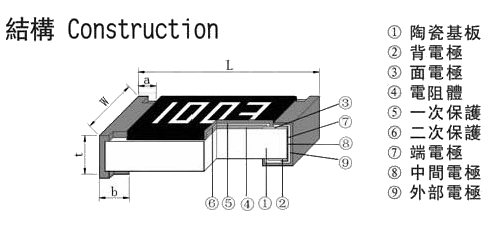

貼片式電阻器主要是由四大部分組成的

1）基板：

基板材料一般采用96%的三氧化二鋁陶瓷。基板除了應具有良好的電絕緣性外，還應在高溫下具有優良的導熱性。電性能和機械強度等特征。此外還要求基板平整，劃線準確。標準，以充分保證電阻。電極漿料印刷到位。

2）電阻膜：

用具有一定電阻率的電阻漿料印刷到陶瓷基板上，再經燒結而成。電阻漿料一般用二氧化釕。

3）保護膜：

將保護膜覆蓋在電阻膜上，主要是為了保護電阻體。它一方面起機械保護作用，另一方面使電阻體表面具有絕緣性，避免電阻與鄰近導體接觸而產生故障。在電渡中間電極的過程中，還可以防止電渡液對電阻膜的侵蝕而導致電阻性能下降。保護膜一般是低熔點的玻璃漿料，經印刷燒結而成。

4）電極：

是為了保證電阻器具有良好的可焊性和可靠性，一般采用三層電極結構：內。中。外層電極。內層電極是連接電阻體的內部電極，其電極材料應選擇與電阻膜接觸電阻小，與陶瓷基板結合力強以及耐化學性好，易于施行電鍍作業。一般用銀鈀合金印刷燒結而成。中間層電極是鍍鎳層，又稱阻擋層。其作用是提高電阻器在焊接時的耐熱性，緩沖焊接時的熱沖擊。它還可以防止銀離子向電阻膜層的遷移，避免造成內部電極被蝕現象（內部電極被焊料所熔蝕）外層電極錫鉛層，又稱可焊層。其作用是使電極有良好的可焊性，延長電極的保存期。一般用錫鉛系合金電鍍而成。

矩形片式電阻按電阻材料分成薄膜型電阻和厚膜電阻。其中薄膜型電阻的精度高電阻溫度系數小。穩定性好，但阻值范圍較窄，適用于精密和高頻領域。厚膜電阻則是電路中應用較廣泛的。
