SMT電子元器件基礎知識共享

smt電子元器件是組成電子產品的基礎，電子元器件是電子元件和電子器件的總稱

SMT常見的電子元件有：電阻、電容、排阻、排容、電感、二極管、三極管、IC 腳座、保險絲。

常見SMT極性元器件識別方法

極性元件在整個PCBA加工過程中需要特別注意，因為方向性的元件錯誤會導致批量性事故和整塊PCBA板的失效，因此工程及生產人員了解SMT極性元件極為重要。

一、極性定義

極性是指元器件的正負極或第一引腳與PCB（印刷電路板）上的正負極或第一引腳在同一個方向，如果元器件與PCB上的方向不匹配時，稱為反向不良。

二、極性識別方法

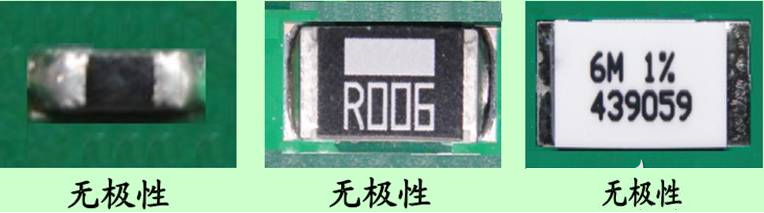

1、片式電阻（Resistor）無極性

2、電容（Capacitor）

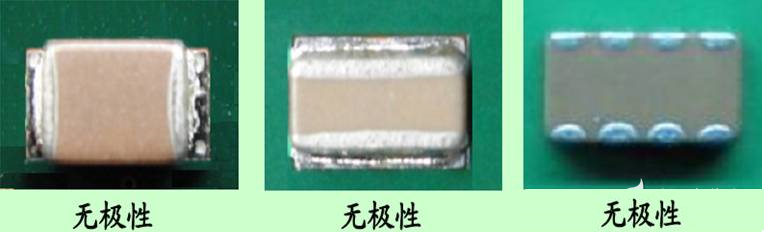

2.1 陶瓷電容無極性

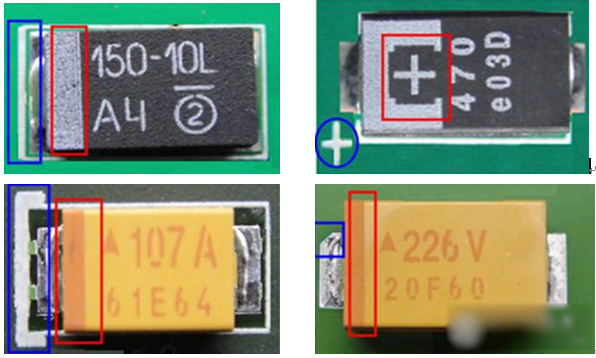

2.2 鉭電容有極性。PCB板和器件正極標示：1）色帶標示；2）“+”號標示；3）斜角標示。

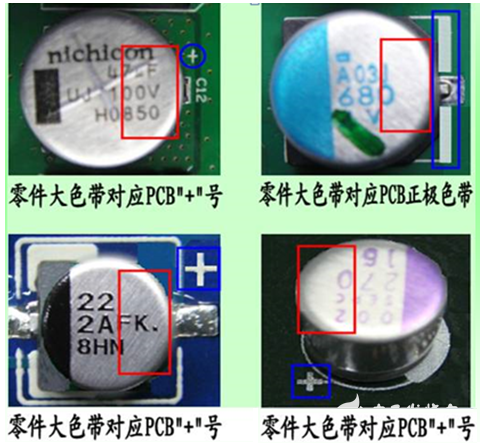

2.3 鋁電解電容有極性。零件標示：色帶代表負；PCB板標示：色帶或“+”號代表正極。

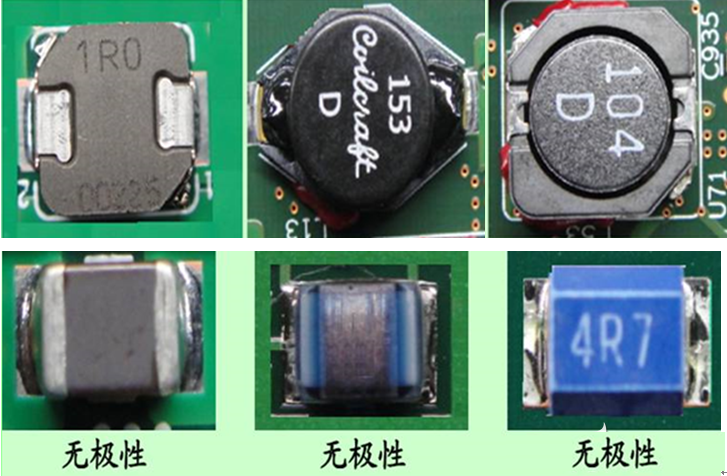

3、電感（Inductor）

3.1 片式線圈等兩個焊端封裝無極性要求

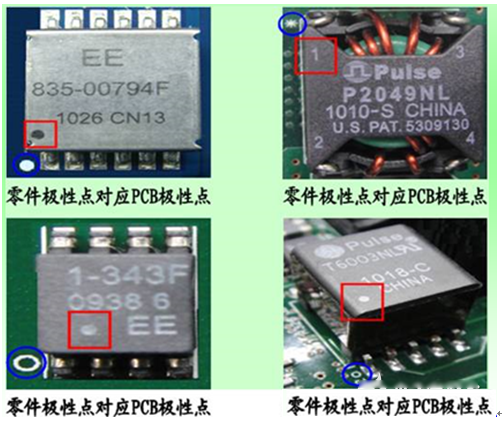

3.2 多引腳電感類有極性要求。零件標示：圓點/“1”代表極性點；PCB板標示：圓點/圓圈/“*”號代表極性點。

4、發光二極管（Light Emitting Diode）

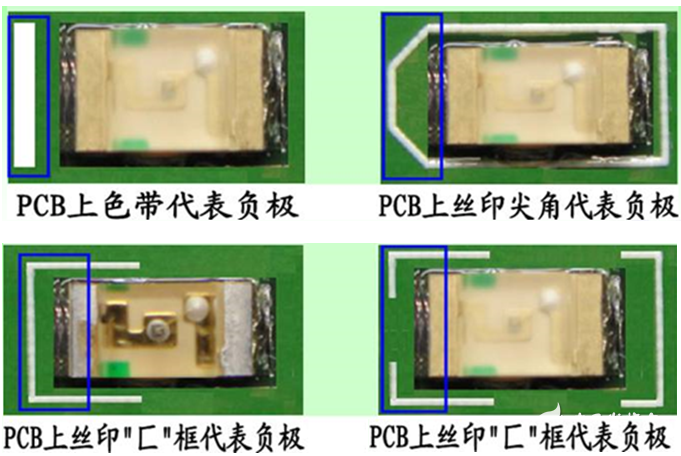

4.1 SMT表貼LED有極性。零件負極標示：綠色為負極；PCB負極標示：1）豎杠代表，2）色帶代表，3）絲印尖角代表；4）絲印“匚”框代表。

5、二極管（Diode）

SMT表貼兩端式二極管有極性。零件負極標示：1）色帶，2）凹槽，3）顏色標示（玻璃體）；PCB負極標示：1）豎杠標示，2）色帶標示，3）絲印尖角標示，4）“匚”框標示

6、集成電路（Integrated Circuit）

6.1 SOIC類型封裝有極性。極性標示：1）色帶，2）符號，3）凹點、凹槽，4）斜邊

6.2 SOP或QFP類型封裝有極性。極性標示：1）凹點/凹槽標示，2）其中一個點與其它兩/三個點的（大小/形狀）不同。

6.3 QFN類型封裝有極性。極性標示：1）一個點與其它兩個點（大小/形狀）不同，2）斜邊標示，3）符號標示（橫杠/“+”號/圓點）。

7、柵格排列球形腳芯片（Ball Grid Array）

7.1零件極性：凹點/凹槽標示/圓點/圓圈標示；PCB板極性：圓圈/圓點/字母“1或A”/斜角標示。零件極性點對應PCB上極性點。

smt電阻識別方法

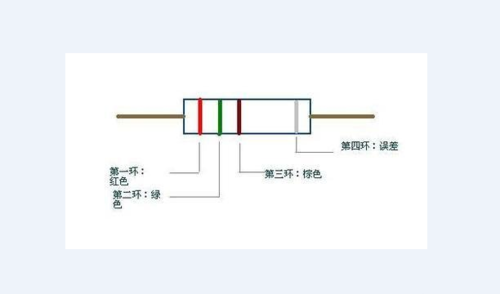

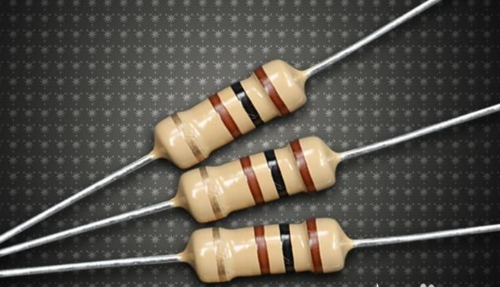

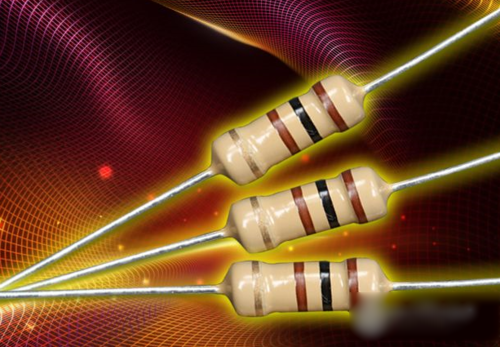

色環電阻的顏色一般有棕、紅、橙、黃、綠、藍、紫、灰、白、黑、金、銀共12種顏色，其中前十種顏色代表的是1~9（黑代表0），金銀分別代表兩種誤差（正負5%和正負10%）

正常出廠的電阻上會有四條色環，其中前兩條顏色代表的是純數字，例如橙黑就代表數字30（不是說電阻為30歐），第三條色環代表0的個數，例如第三天色環為紅色就代表數字30后面有兩個0，此電阻的阻值就為30 00歐（3k歐）

最后一條色環顏色非金即銀，例如，最后一條色環為銀色，就代表改電阻的阻值在3000歐的正負10%之間徘徊（電阻的真正阻值就是在這個區間之內的任何一個確定的值）

smt電容極性判斷及容量識別

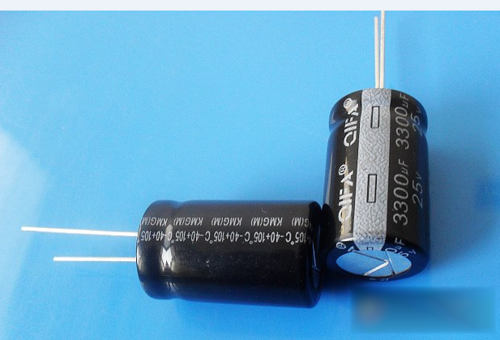

電容主要分為電解電容和元片電容，電解電容的形狀為圓柱體，它的圓柱面上標有其電容大小，且有極性之分（長腳為正極，短腳為負極）

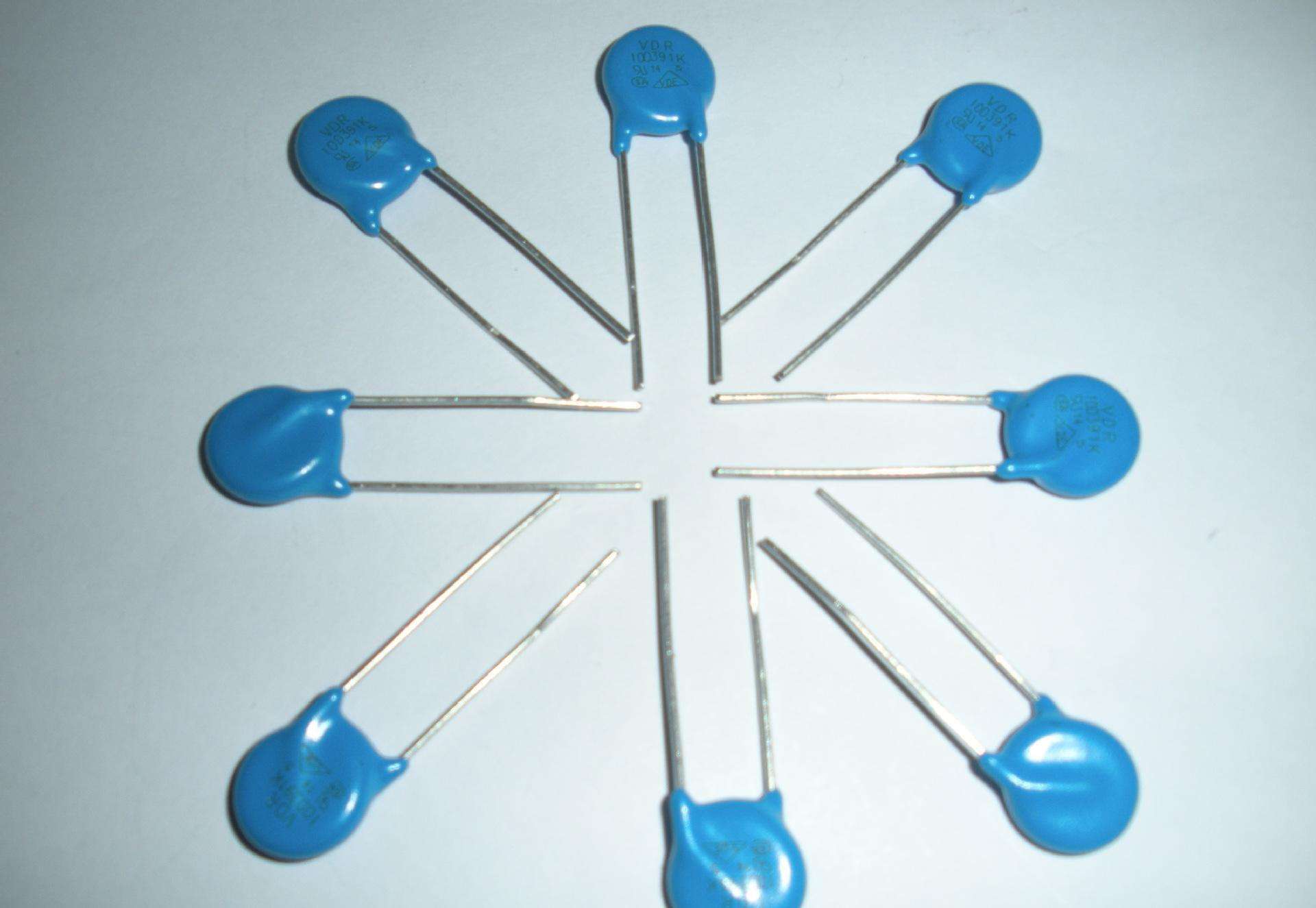

而元片電容就沒有極性之分，其形狀一般為圓餅形，上面標有三個數字，其中第一二位數字代表電容值，第三位數字代表0的個數，比如233，即代表電容值為23 000PF即0.023微法
