充電電路

市場上有很多為汽車蓄電池充電的充電機,由于金屬銅的價格不斷上漲,很多廠家改用鋁線作為變壓器使用。由于鋁的耐熱性差所以充電機很容易燒壞。于是我想出把電焊機改裝成一個充電器的方法,實現了一機多用的目的。

有一種小型電焊機，它的輸入電壓有220V和380V兩檔接線柱。大家知道電焊機其實就是一個低電壓高電流的變壓器。電焊機的空載電壓50V，輸出電流分三個檔，強檔160A，中檔135A，弱檔100A。為電瓶充電有10A的電流就夠了，太大的電流對電瓶有損傷。

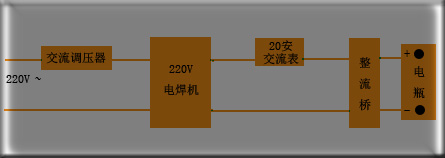

本電路是通過一個交流調壓器把電壓調低的，通過在輸出端串聯的電流表來控制充電電流。

交流調壓器

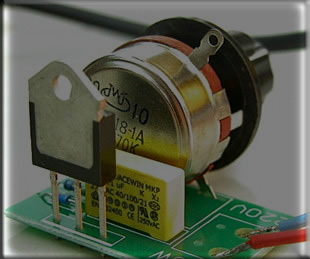

TCL大功率交流調壓器 調光調速板

雙向可控硅BTA41600B  40A/600V

工作電壓：220伏

調節范圍：0--220伏

功率：1W-2000瓦

該款調壓器能很方便的調整市電的輸出電壓，供用電器工業上使用。如:電風扇的調速，電爐調溫，燈的調光，變壓器的調壓，熱水器的調熱等，由于峰值電流可達40安，很好的解決了電爐絲在冷的情況下電阻小從而引起的過電流問題，能很方便的控制一千五百瓦以下的用電器，從而達到調光，調溫，調速，調壓的效果，由于功率已經很大，所以一般的家庭電器或是小型工廠足夠用。

使用中只要把調壓器的兩根線串聯在電路中就行了（就是和用電器的兩根線串聯），注意盡量使用阻性負載，感性、容性負載功率要降低。

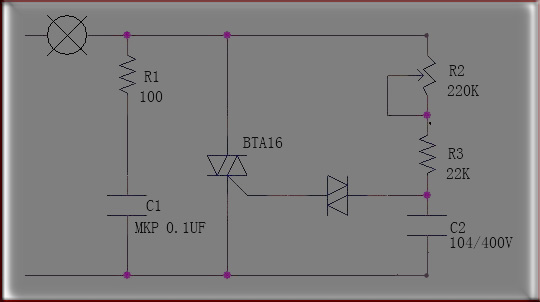

調壓器電路圖

圖1中的整流橋一定要選擇30A以上的，給電瓶充電10A即可，如果沒有可以用多個整流橋并聯。（30A的整流橋網上有賣）這個充電機我已經使用多次，證明效果非常理想。
