在現代電子電路設計中，MOS管作為一種重要的開關元件，廣泛應用于功率控制、信號放大等領域。為了實現對MOS管的高效控制，單片機作為核心控制單元，常常用于驅動MOS管工作。

一、單片機與MOS管的基本工作原理

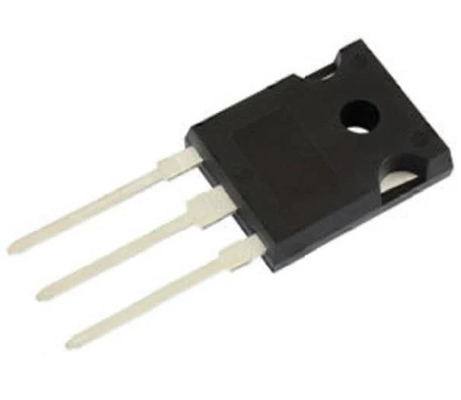

MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor）是電壓驅動型元件，其導通與關斷狀態由柵極（Gate）與源極（Source）之間的電壓決定。與傳統的三極管相比，MOS管具有低導通內阻、開關速度快、耐壓能力強等優點。

單片機通過其輸入口輸出低電平信號來調節MOS管的柵極電壓。當柵極電壓超過特定閾值時，MOS管導通,形成低阻抗通路；當柵極電壓低于閾值時，MOS管關閉,形成高阻抗通路。

二、單片機控制MOS管的驅動電路設計

單片機通常工作在低電壓（例如3.3V或5V）環境下，而大多數MOS管要求較高的柵極電壓才能完全導通。因此，直接用單片機的IO口輸出信號控制MOS管可能無法達到理想的開關效果，尤其是在功率較大的應用中，導通內阻可能偏大，影響系統效率。

為了解決這一問題，驅動電路通常用于增強單片機IO口的驅動能力。通常，驅動電路由以下幾部分組成：

1. 前級驅動器（如三極管）：由于三極管是電流驅動的，因此三極管可以作為前級驅動器使用單片機的低電平信號來控制三極管的開關。這將驅動MOS管的柵極電壓。

2. 柵極驅動電壓提升電路：對于需要較高柵極電壓的MOS管（例如12V或15V的控制MOS管），可以使用升壓電路將單片機的電壓升高至足夠的水平，以確保MOS管完全導通。

3. 保護電路：為了防止單片機的IO口受到過電壓損害，常常在單片機與MOS管之間加上保護二極管、限流電阻等保護措施，確保系統穩定工作。

三、單片機控制MOS管的驅動電路實現方案

下面介紹一種常見的驅動電路方案，采用N溝道MOS管作為主開關元件，使用NPN三極管作為前級驅動器，并通過外部電源提供足夠的柵極電壓。

1. NPN三極管驅動：?jiǎn)纹瑱C(jī)的輸入口通過電流限制電阻連接到NPN三極管的基極。當單片機輸出高電平時，NPN三極管導通，將電流送入MOS管的柵極，使MOS管導通。當單片機輸出低電平時，NPN三極管關閉，MOS管也關閉。

2. 柵極驅動電壓提升：在一些高功率應用中，可能需要較高的柵極電壓（例如10V或15V）。此時，可以通過一個外部升壓電路（如DC-DC升壓轉換器）將單片機的電壓提升，確保MOS管完全導通。

3. 電源與保護設計：外部電源為驅動電路提供所需的電壓和電流，同時，保護二極管可以防止反向電壓損害MOS管或單片機的IO口。限流電阻可以保護電路免受短路或過電流的影響。

四、單片機控制MOS管的優勢與挑戰

使用單片機控制MOS管的驅動電路具有許多優勢：

- 靈活性：?jiǎn)纹瑱C(jī)可以根據實際需求靈活調整驅動信號，支持多種工作模式和不同負載控制。

- 低功耗：?jiǎn)纹瑱C(jī)本身功耗較低，適用于低功耗設計。

- 精確控制：?jiǎn)纹瑱C(jī)可以通過軟件編程實現精確的開關控制，適用于需要精確調節的場合。

然而，也存在一定的挑戰：

- 驅動電壓?jiǎn)栴}：?jiǎn)纹瑱C(jī)的IO口電壓通常較低，可能無法直接滿足MOS管的驅動要求，因此需要額外的電壓提升電路。

- 復雜性：對于大功率MOS管，驅動電路的設計相對復雜，需要考慮驅動能力、保護電路以及電壓轉換等多個因素。

總結

單片機控制MOS管的驅動電路方案，是現代電子設備中非常常見且高效的設計方法。通過合理設計驅動電路，單片機可以高效控制MOS管工作，提供穩定的電壓和電流輸出。然而，在設計時需要注意電壓匹配、驅動能力及電路保護等問題，確保系統的穩定性和可靠性。
