使用MOS場效應管實現低功耗雙穩態電路 - 壹芯微

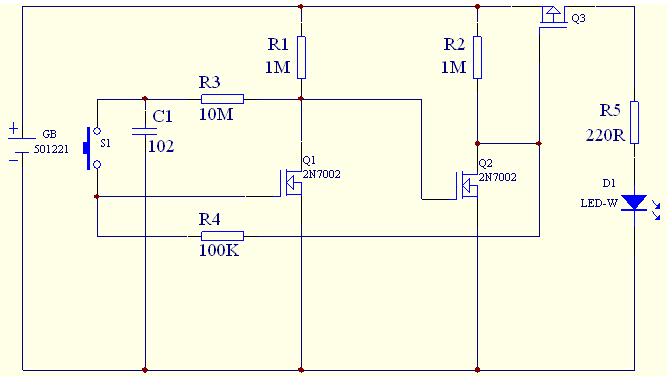

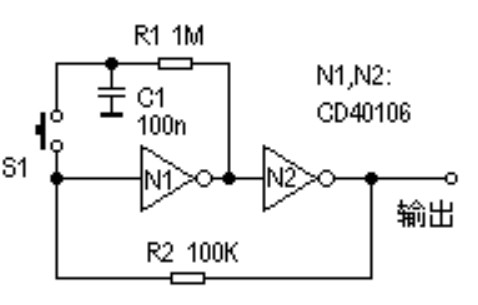

雙穩態電路是我們經常用于作為單鍵控制負載開關電路。在這里我介紹一個由兩個MOS管構成的低功耗雙穩態電路。如圖

假設Q1的G極輸入是高電平，Q1導通，輸出低電平，低電平接到Q2的G極，Q2截止，Q2輸出高電平，所以Q3也截止，LED燈滅。此時由于Q1輸出端D極為低電平，故電容C1通過R3放電。按下開關S1后，Q1輸入端G極變成低電平，Q1截止，輸出高電平，高電平接到Q2的G極，Q2導通，Q2輸出低電平，所以Q3也導通，LED燈亮。
