2021-04-13 瀏覽:-使用萬用表測試晶體三極管的電流放大系數β
晶體三極管具有放大作用,這是由它們的內部結構歷決定的。—是發射區摻入的雜質濃度較高,有得于向基區注入多數裁流子(空穴或電子);二是為了保證注入基區的載流子能在很短的時間內幾乎全部渡越到集電區去,減少在基區的復合機會,基區總是做得很薄(約為幾個微米至幾十微米),而且摻入的雜質濃度很低;三是集電結的結面做得比發射結大,有利于收集裁流子。
基于上述特點,雖然發射區和集電區同是P型區或同是N型區,但在使用中不能把發射極當集電極,而把集電極當發射極用。并且從結構上看,晶體三極管是否是由兩個二極管構成的,但也不能用兩個二極管組成三極管使用,道理很簡單.它不具備晶體三極管的特殊結構和放大作用。
因為晶體管共發射極放大電路應用得最多,所以這里只講測試這種放大電路的電流放大系數(倍數)β。如圖1所示,將萬用表打到電阻檔,以PNP型晶體管為例。如圖1(a),紅表筆接集電極,黑表筆接發射極,測出一個阻值;再如圖1(b)所示。在集電極與基極間接人—個100K電阻,這時表針指示的阻值將變小,阻值約在10K左右。我們希望此值越小越好,越小說明晶體三極管的電流放大系數越大,放大能力越強。如果所測阻值減小到接入電阻阻值(100k)的1/10以下即為好管子,可以使用,如果前后兩次所測阻值減小不了多少,表示管予放大能力弱.甚至沒有放大能力,不能使用。

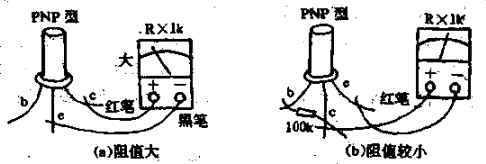

圖1 測試晶體管放大倍數(圖中為指針示萬用表)
測試原理:如圖1(1)所示,未加100k電路阻時,電路中只有穿遠電流通過,因反向飽和電流很小,所以測得的阻值很大。在集電極與基極間接入100k電阻后,其發射結加上了正向電壓,有利于發射區多數載記子(空穴)向基區擴散,使得集電極電流增大,所以測得的阻值就很小。另外,由于集電極與基極間接入的電阻阻值是一定的,其基極電流Ib也一定了,而集電極電流Ic=β×Ib,對于電流放大倍數β大的管子,集電極電流也相應發大,所測阻值自然就小了,因此,可見上述方法測試比較出晶體三極管放大倍數β值的大小來。
如果覺得外加100k電阻不方便連接,作為維修中的粗略估測,也卻以用手指(R手)代管固串電阻進行測量,只要加上R手后阻值有明顯變化,就說明該管的放大能力強,可以使用。如果手指太干燥,可沾上少許清水。另外,有些編修人員習慣用舌舔基術測試,阻值變化會大些,便于測試判斷。只是這里不提倡用這種方法,一不衛生,二是長期使用會對人體有—定影響。
如果要測試NPN型晶體管的放大倍數,只需要將萬用表兩表筆交換一下就可以了。
