使用萬用表判斷增強型場效應管的極性與好壞

增強型場效應管

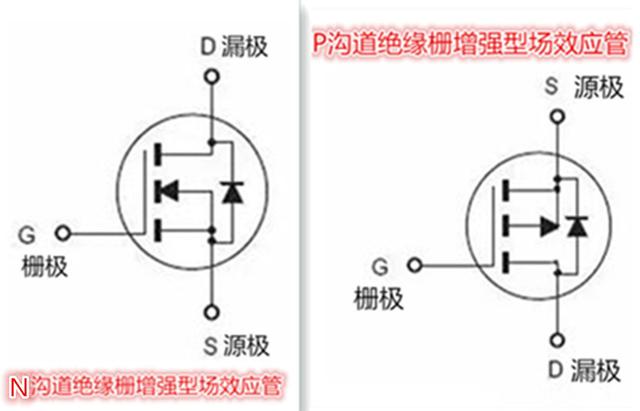

在現在的電路圖里經常能看到如下面圖中的電路符號，這兩個圖很相近，但也有區別。這是兩個極性不同的增強型場效應管，也稱MOS管。左邊的那個叫做N溝道增強型場效應管，右邊的那個叫做P溝道增強型場效應管。它們就和功放里輸出用的NPN和PNP型互補對管相似，作用正好相反。它們的外形也基本和普通的三極管一樣，而且它們也有三個引腳，分別叫做柵極G、漏極D和源極S，柵極G是控制極。一般它們的引腳排列順序就是1腳柵

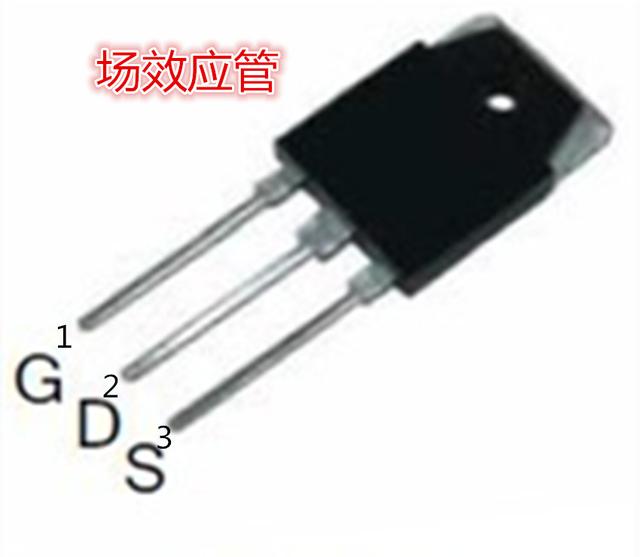

場效應管的外形和引腳排列圖

極，2腳漏極，3腳源極，有其他特殊的排列方式也可以用萬用表對它們的引腳順序進行判斷，P溝道增強型場效應管，在常見電路里很少用到，所以就不做介紹了，就介紹N溝道場效應管的測量方法。兩兩測量它的三只腳，

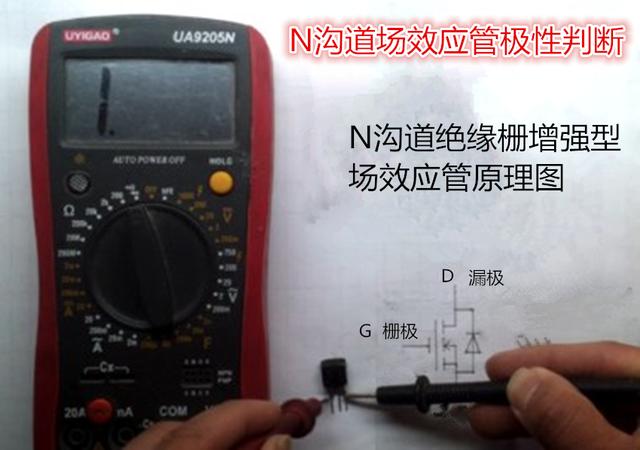

場效應管引腳判斷

總共需要測量六次，六次中只有一次測量結果是導通的，導通的這次正是測到了場效應管內部二極管的正向導通電阻，所以在導通這次中，數顯萬用表的黑表筆接的是漏極D，紅表筆接的是源極S，剩下的一腳就是柵極G了。

測量場效應管的好壞

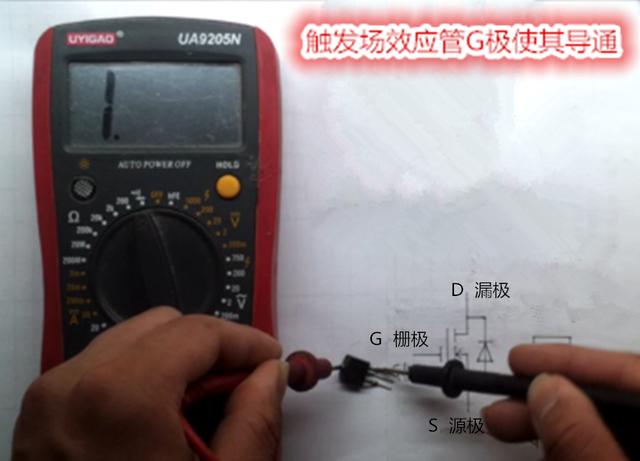

判斷N溝道場效應管好壞的方法是：紅表筆接漏極D極,黑表筆接源極S極,萬用表顯示1，D、S之間 不導通（如下面圖），黑表筆接在源極S上不動，用紅表筆去碰觸柵極，給柵極G充一會兒電（如上面場效應管引腳判斷的那個圖），然后再把紅表筆接回到漏極D上，N溝道場效應管就會導通了。這也說明這只N溝道場效應管是好

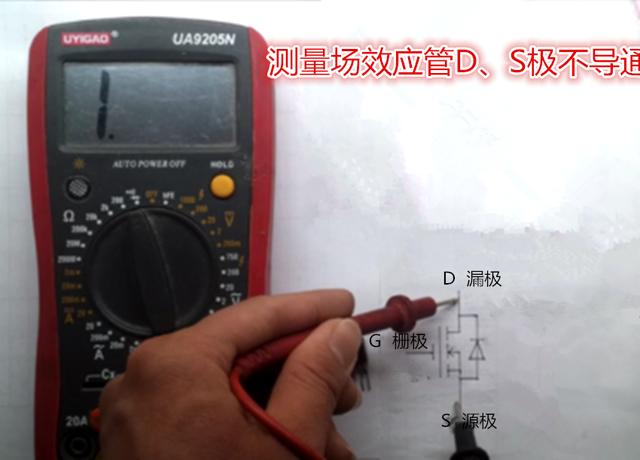

測量D、S極不導通

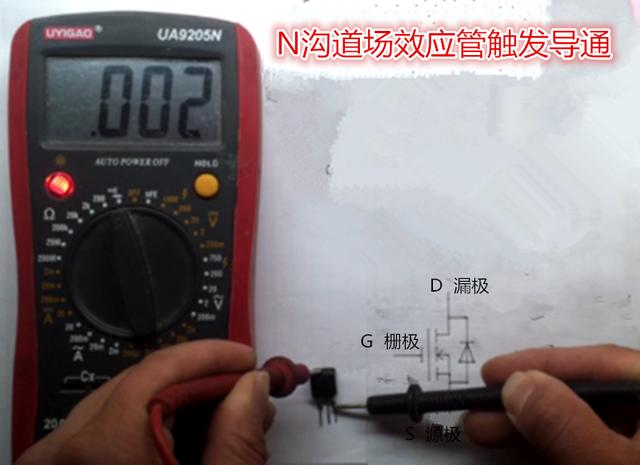

漏極D與源極S導通

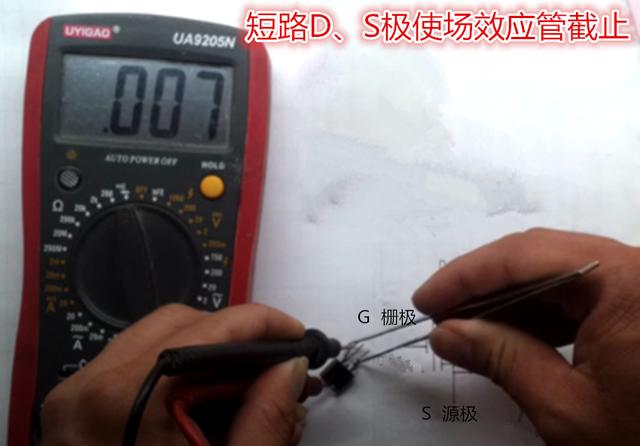

管子導通以后，斷開表筆重新測量它還是導通的，怎么使其停止導通呢？測量中用一個金屬鑷子把場效應管的源極S和漏極D短路一下就可以了。（如下圖）

讓場效應管停止導通

其實溝道增強型場效應管的測試溝道增強型場效應管正好反著，測試的方法是一樣的。
