貼片電感替換注意事項介紹

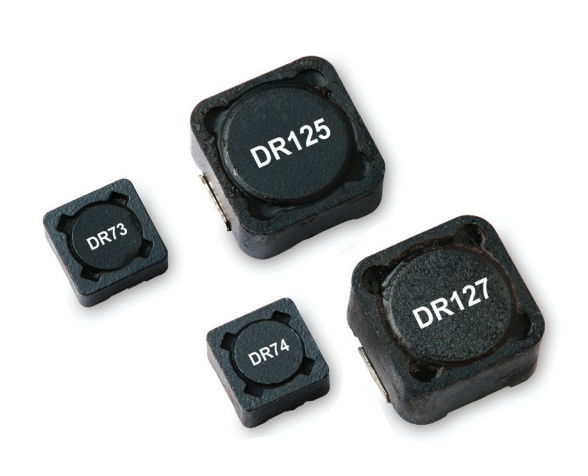

人們都說，不怕一萬就怕萬一。電感亦是如此，下面便以貼片電感為例，簡單介紹一下貼片電感替換時該注意哪些？

若判斷貼片電感已損壞，大家一貫作風便是，在廢舊電路板上找到外形相近的電感，或是估計其電感量與流過的電流值，用普通帶引腳的電感代替，并用絕緣膠固定在電路板上；或是根據損壞電感的匝數及線徑，自行繞制電感代換；或是對于起電源濾波作用的電感，應急維修時可用導線短接代替。當然這些都需要質疑一下幾點：

1、有些貼片電感是可以用回流焊和波峰焊來焊接的，但是有些貼片電感是不可以采用波峰焊焊接的

2、允許通過最大電流也是貼片電感的一個指標。當電路需要承擔大電流通過時，必須考慮電容的這個指標。

3、不同的產品，所選用線圈直徑不同，相同的電感量，所呈現的直流電阻也各不相同。在高頻回路里，直流電阻對Q值影響很大，選用時應注意

4、功率電感應用于DC/DC轉換器中時，其電感量大小直接影響電路的工作狀態，在實踐中往往可以采用增減線圈的辦法來改變電感量，以獲得最佳效果。
