貼片電感有哪些類型及特點

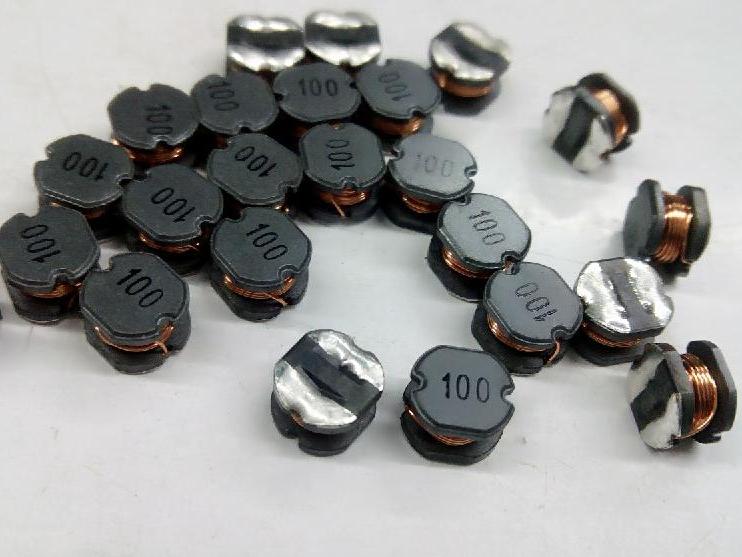

貼片電感

貼片電感有哪些類型

1、繞線型

它的特點是電感量范圍廣(mH～H)，電感量精度高，損耗小(即Q大)，容許電流大、制作工藝繼承性強、簡單、成本低等，但不足之處是在進一步小型化方 面受到限制。陶瓷為芯的繞線型片電感器在這樣高的頻率能夠保持穩定的電感量和相當高的Q值，因而在高頻回路中占據一席之地。

2、疊層型

它具有良好的磁屏蔽性、燒結密度高、機械強度好。不足之處是合格率低、成本高、電感量較小、Q值低。它與繞線片式電感器相比有諸多優點：尺寸小，有利于電路的小型化，磁路封閉，不會干擾周圍的元器件，也不會受臨近元器件的干擾，有利于元器件的高密度安裝;一體化結構，可靠性高;耐熱性、可焊性好;形狀規整，適合于自動化表面安裝生產。

3、薄膜片式

具有在微波頻段保持高Q、高精度、高穩定性和小體積的特性。其內電極集中于同一層面，磁場分布集中，能確保裝貼后的器件參數變化不大，在100MHz以上呈現良好的頻率特性。

貼片電感有什么特點

1、平底表面適合表面貼裝。

2、優異的端面強度良好之焊錫性。

3、具有較高Q值，低阻抗之特點。

4、 低漏磁，低直電阻，耐大電流之特點。

5、可提供編帶包裝，便于自動化裝配。

貼片電感具有低低漏磁、直電阻和耐大電流等特點。貼片電感有很多種，比如薄膜片式、疊層型以及繞線型，就是最常見的類型。
