貼片電阻功率與封裝尺寸詳解

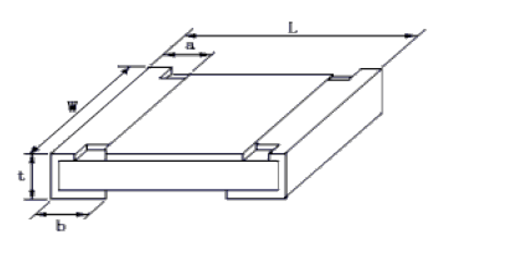

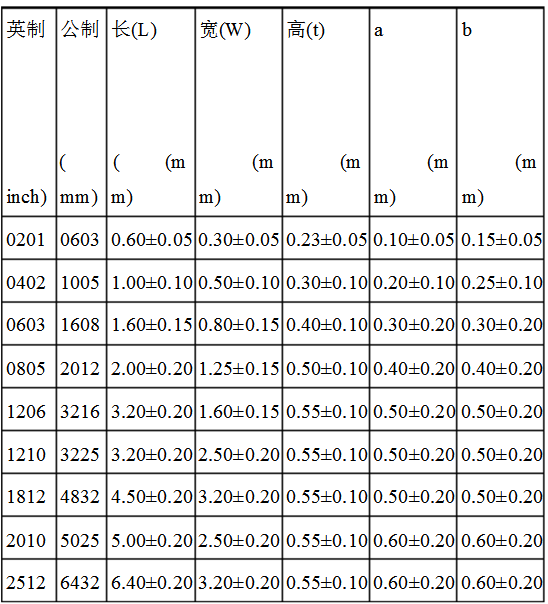

貼片電阻常見封裝有10種，用兩種尺寸代碼來表示。一種尺寸代碼是由4位數字表示的EIA（美國電子工業協會）代碼，前兩位與后兩位分別表示電阻的長與寬，以英寸為單位。我們常說的0603封裝就是指英制代碼。另一種是米制代碼，也由4位數字表示，其單位為毫米。下表列出貼片電阻封裝英制和公制的關系及詳細的尺寸：

貼片電容和貼片電阻都是一樣可以用的，0805，1206等

貼片電阻功率及封裝尺寸

0805封裝尺寸/0402封裝尺寸/0603封裝尺寸/1206封裝尺寸

封裝尺寸與功率關系：

0201 1/20W

0402 1/16W

0603 1/10W

0805 1/8W

1206 1/4W

封裝尺寸與封裝的對應關系

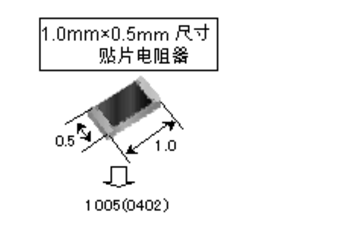

0402=1.0mmx0.5mm

0603=1.6mmx0.8mm

0805=2.0mmx1.2mm

1206=3.2mmx1.6mm

1210=3.2mmx2.5mm

1812=4.5mmx3.2mm

2225=5.6mmx6.5mm

貼片電阻的功率是指通過電流時由于焦耳熱電阻產生的功率。可根據焦耳定律算出：P=I2 R。

額定功率 ： 是指在某個溫度下最大允許使用的功率，通常指環境溫度為70°C時的額定功率。

額定電壓：可以根據以下公式求出額定電壓。

額定電壓（V）=√

額定功率（W）&TImes; 標稱阻值（Ω）

最高工作電壓 ：允許加載在貼片電阻兩端的最高電壓。

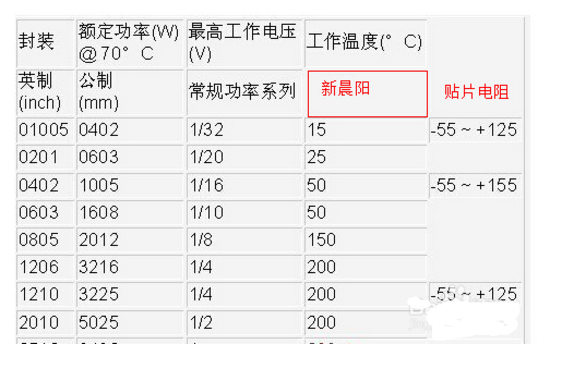

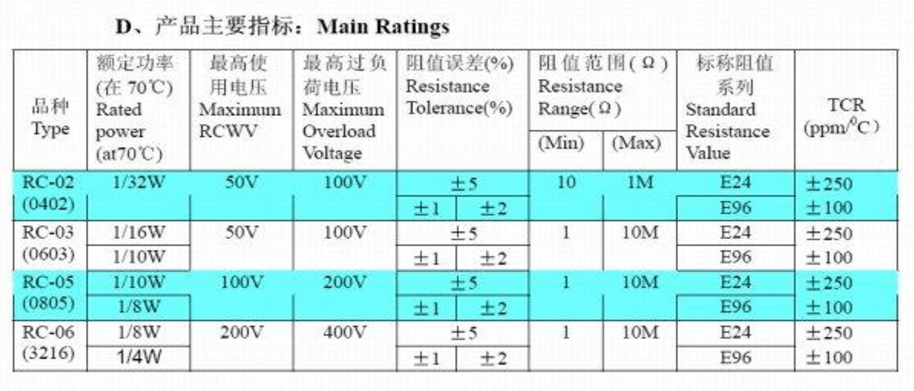

貼片電阻的封裝與功率、電壓關系如下表：

注意事項 ：

設計和使用貼片電阻時，最大功率不能超過其額定功率，否則會降低其可靠性。

一般按額定功率的70%降額設計使用。

也不能超過其最大工作電壓，否則有擊穿的危險。

一般按最高工作電壓的75%降額設計使用。

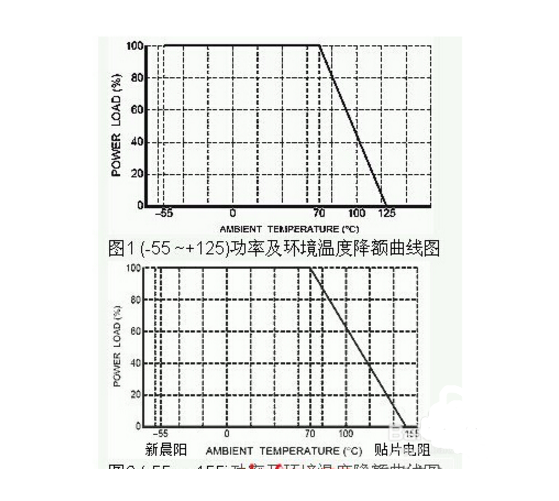

當環境溫度超過70°C，必須按照降額曲線圖（圖1，圖2）降額使用。

國內貼片電阻的命名方法

1、5%精度的命名：RS-05K102JT

2、1％精度的命名：RS-05K1002FT

R －表示電阻

S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表示尺寸（英寸）：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K －表示溫度系數為100PPM，

102－5％精度阻值表示法：前兩位表示有效數字，第三位表示有多少個零，基本單位是Ω，102＝10000Ω＝1KΩ。1002是1％阻值表示法：前三位表示有效數字，第四位表示有多少個零，基本單位是Ω，1002＝100000Ω＝10KΩ。

J －表示精度為5％、F－表示精度為1％。

T －表示編帶包裝

1、貼片電阻的阻值表示與貼片電容容值表示都是數字與“R”組合表示的。譬如：3ohm用3R0表示，10ohm用100表示，100ohm用101表示，也就是說“R”表示點“。”的意思，而101后面個位數的“1”表示的是帶有1個0，例如102表示10000。

2、電阻上的數字和字母表示的就是阻值，R002就表示0.002ohm，180表示的就是18ohm.

3、怎樣區分貼片的電阻與電容，由于電阻上面有白色的字體表示，所以除端角外背景顏色應該是黑色的，而電容上就沒有字體表示，也不會有黑色的顏色，因為有黑色的話容易讓人產生誤會電容被氧化。

讀出四塊數據，乘給出數據，相加

貼片電阻的命名

貼片電阻阻值誤差精度有±1％、±2％、±5％、±10％精度，常規用的最多的是±1％和±5％

±5％精度的常規是用三位數來表示例例512，前面兩位是有效數字，第三位數2表示有多少個零，基本單位是Ω，這樣就是5100歐，1000Ω＝1KΩ，1000000Ω=1MΩ

為了區分±5％，±1％的電阻，于是±1％的電阻常規多數用4位數來表示，

這樣前三位是表示有效數字，第四位表示有多少個零4531也就是4530Ω，也就等于4.53KΩ
