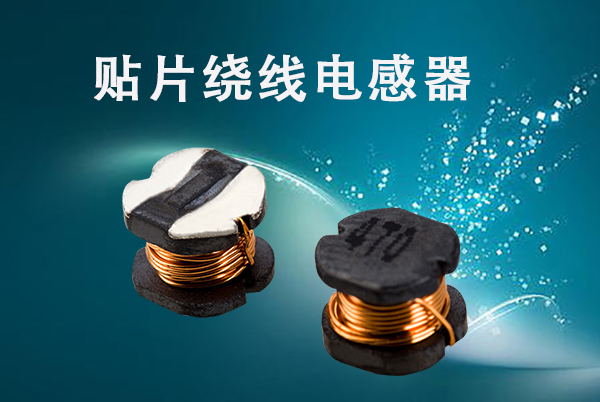

貼片繞線電感器了解-貼片繞線電感器的自諧頻率是什么

貼片繞線電感器自諧頻率是什么？對于這個比較新穎的話題，很多電感廠家都會產生濃厚的興趣！

那么現在就給大家來介紹貼片繞線電感器以下這幾種特征？

一、自諧振頻率（SRF: Self-Resonant Frequency）的定義？

電感值（inductance）、電感感抗（impedance） 與頻率的關系,貼片繞線電感器

以100nH繞線電感為例

1、當頻率低于自諧振頻率（SRF）時，電感感抗隨頻率增加而增加；

2、當頻率等于自諧振頻率（SRF）時，電感感抗達到最大值；

3、當頻率高于自諧振頻率（SRF）時，電感感抗隨頻率增加而減小；

二、貼片繞線電感器的應用場景是什么？

1、當電感作為扼流電感（扼流線圈/扼流器）使用時（如射頻放大器輸出端的直流供電電感），應該讓信號的最高頻率在電感自諧振頻率處，考慮電感誤差，電感自諧振頻率應略大于信號最高頻率。

2、其他應用（濾波器和匹配）：電感值（inductance）在信號帶寬內應盡可能的恒定，因此，電感的自諧振頻率（SRF）取信號最大頻率的10倍（CoilCraft建議的經驗值）。

3、電感值（inductance）與自諧振頻率（SRF）的關系

通常地來講，由于寄生電容的影響，貼片電感的電感值（inductance）越大，自諧振頻率（SRF）越低，反之亦然。
