貼片三極管以及場效應管(MOS)的識別

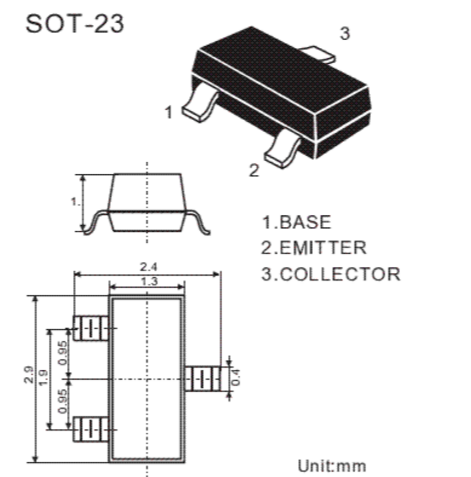

數碼電子產品中的三極管與場效應管一般也為黑色，大多數為三只引腳，少數為四只引腳(三極管中有兩個腳相通，一般為發射極E或源極S)。也有雙三極管封裝、雙MOS管封裝形式。需要說明的是，晶體三極管的外形和作用與場效應管極為相似，在電路板上很難區分，只有借助于原理圖和印制板圖識別，判斷時應注意區分，以免誤判。三極管有NPN、PNP兩種類型，場效應管有NMOS管、PMOS管兩種類型，其柵極G、源極S、漏極D分別對應于三極管的基極B、發射極E、集電極C。但與三極管相比，場效應管具有很高的輸入電阻，工作時柵極幾乎不取信號電流，因此它是電壓控制元件。

MOS管使用注意事項：MOS管的輸入阻抗高，這樣很小的輸入電流都會產生很高的電壓，使管子擊穿。因此拆卸場效應管時需使用防靜電的電烙鐵，最好使用熱風槍。另外柵極不可懸浮，以免柵極電荷無處釋放而擊穿場效應管。

也有雙三極管、雙場效應管封裝方式。一類是單純的兩個管子封裝在一起，還有一類是兩個管子有邏輯 關系，如構成電子開關等。
