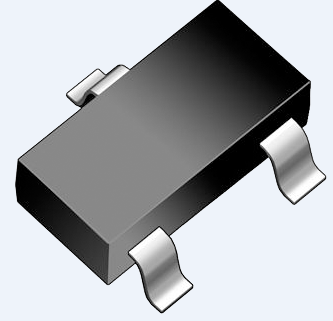

貼片三極管與貼片場效應管的區分解析

由于貼片三極管與貼片場效應管的外形相似，且元件位號均以字母V、Q或VT打頭，那么如何區分這兩者呢？

(1)根據代碼區分

此方法是根據晶體管的絲印代碼查詢貼片晶體管資料，從而確定其類型與主要參數。如在圖29中，貼片晶體管Q103、Q107（或Q104、Q108）、Q21（或Q111、Q112等）的代碼分別為W1P、W2F、K7K、查閱貼片晶體管手冊得知，“W1P”為PNP型三極管，主要參數為：VCBO ＝一20V、VCEO＝一15V;“W2F”為NPN型三極管，主要參數為：VCBO =9V，VCEO=6V;“KM”的實際型號是BCV71，普通NPN型三極管，45V、250mW。

(2)根據電路連接特點區分

若電路中信號源（或控制源）的帶負載能力較差，要求晶體管從信號源分取的電流極少，這時后級就應選用場效應管，因為場效應管是電壓控制元件。

若信號源（或控制源）帶負載能力強，電壓較低，又允許晶體管從信號源分取較大電流，這時應選用三極管，如液晶彩電中的電源并／待機控制管、互補推挽激勵管。

查看線路走向，發現Q103、Q107（或Q104、Q108）為互補推挽連接方式，由此判斷這兩種型號的貼片晶體管為三極管，且Q103、Q104為PNP型，Q107、Q108為NPN型。

(3)用萬用表測量區分

將指針式萬用表置于R×1k擋，測量貼片晶體管任意兩腳間電阻的正反向阻值，若出現兩次阻值小（3kΩ～6kΩ ），且反向阻值均接近無窮大的現象，表明該晶體管為三極管。

將數字式萬用表置于二極管擋，測量貼片晶體管任意兩腳間的電阻的正反向壓降，若出現兩次壓降約0.6V的現象，表明該晶體管為三極管。
