TVS瞬態電壓抑制二極管相關參數及選型應用

瞬態電壓抑制二極管

TVS瞬態電壓抑制二極管是用在快速抑制浪涌過電壓的一種保護元器件，也稱作TVP或ABD。TVS以皮秒級響應速度將浪涌過電壓限制箝位到一個安全的電壓范圍內，以保護后面電路不受損壞。

-它是所有保護元器件中響應速度最快，限壓抑制電壓能力最強的保護元件，響應速度小于1pS

-它是一種限壓型，并聯于線路中限壓能力最強的一種浪涌電壓保護器件

-電壓規格從5V~600V 或更高電壓規格

-10/1000uS波形功率可從400W~30KW ，甚至可達幾十萬瓦，8/20uS通流量可達3KA、6KA、10KA、16KA、 20KA等超能型的等級

-漏電流低，一般在幾個uA級

-性能可靠，不易劣化，使用壽命長

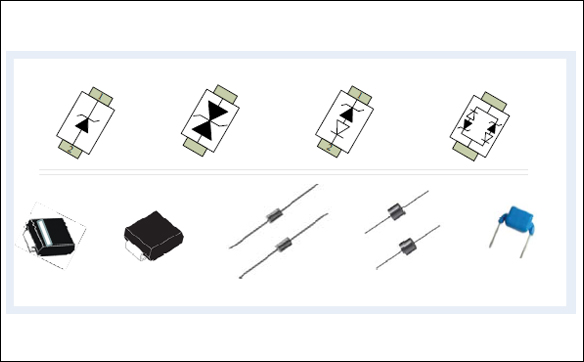

-封裝多樣化，SMA、SMB、SMC、DO-41、DO-15、DO-201、P-600等等

-有單向與雙向極性之分，有色環的代表單向

-專用于電源及低頻通迅信號線路進行防護

為了滿足更高防雷浪涌等級的要求，壹芯微供應防雷型HYPERFIX系列的產品，浪涌防雷能力可達3KA、6KA、10KA、16KA、 20KA等高規格系列直接用于第一級浪涌防護產品；

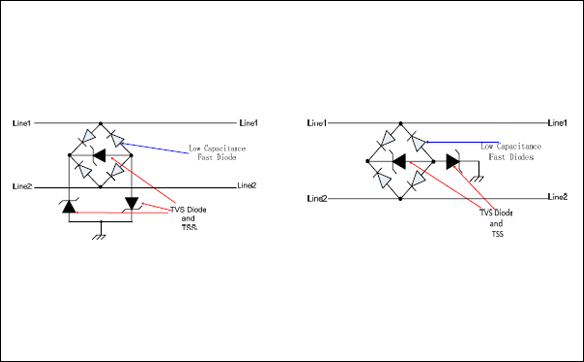

同時為了能適應高頻數據信號線路上的應用，必須采用低電容的TVS來滿足其需求，君耀SMB 封裝形態B6A、B8C系列低電容值為35pF , 軸式引線封裝SAC系列電容值為50pF、LCE系列電容值為100pF可相應滿足其高頻數據線路上的應用保護

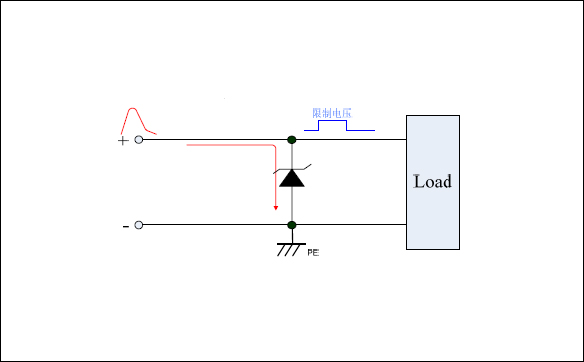

TVS工作原理示意圖如下：

TVS廣泛應用于半導體及敏感器件的保護，通常用于二級電源和信號電路的保護，以及防靜電等,以保護其內部的IC 免受瞬間過電壓的沖擊和破壞

-數據線保護

-電源線路

-RS232/RS422/RS485分界面卡

-汽車電子產品上應用

-馬達、火警設備、電鍵沖器、激光二極管保護、FETS保護、煙感器、點火器

-多功能電表數據路保護、電源/信號次級防雷模塊、電子鎮流器/電子安定器、AC/DC轉換器、充電器、儀器儀表、 Vcc保護

-針對防雷等級高的可直接采用HYPERFIX進行保護

壹芯微TVS產品符合于RoHS-WEEE相應的條款并通過相應的檢測機構檢驗，滿足其相應的測試標準：UL497B、UL1449、GR1089、ITU K21、IEC61000-4-5、IEC61643-321：

TVS選型原則

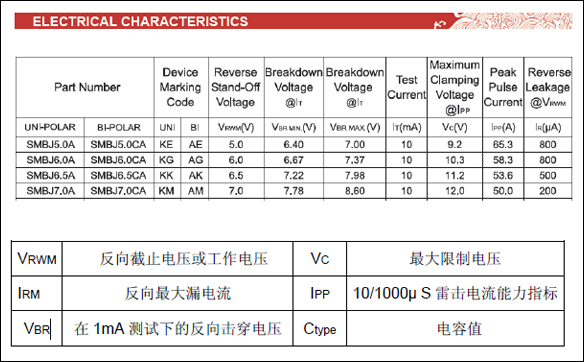

-VRWM ：截止電壓必須大于被保護的電路的最大工作電壓

-Vc：限制電壓必須小于后級被保護電路能承受的最大瞬態峰值電壓

-浪涌電流承受能力等級的選擇，參考各TVS 的不同等級的功率大小

-在較高數據傳輸頻率上，盡量采用低電容系列的產品B6A、B8C、SAC、LCE或通過二極管作降容處理，參考如示意圖2001 ABD、ISO7637 汽車電子等標準
