ULN2003A的引腳圖與功能

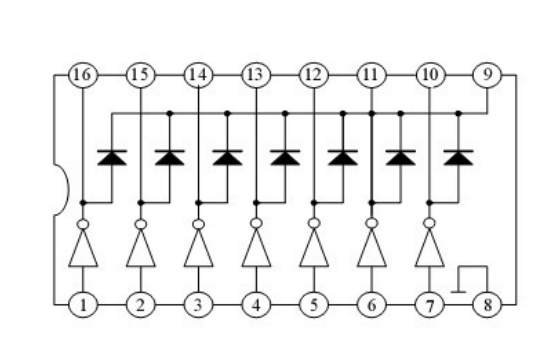

ULN2003管腳排列如下圖所示：ULN2003的內部結構和功能

ULN是集成達林頓管IC，內部還集成了一個消線圈反電動勢的二極管，可用來驅動繼電器。它是雙列16腳封裝，NPN晶體管矩陣，最大驅動電壓=50V，電流=500mA，輸入電壓=5V，適用于TTL COMS，由達林頓管組成驅動電路。 ULN是集成達林頓管IC，內部還集成了一個消線圈反電動勢的二極管，它的輸出端允許通過電流為200mA，飽和壓降VCE 約1V左右，耐壓BVCEO 約為36V。用戶輸出口的外接負載可根據以上參數估算。采用集電極開路輸出，輸出電流大，故可直接驅動繼電器或固體繼電器，也可直接驅動低壓燈泡。通常單片機驅動ULN2003時，上拉2K的電阻較為合適，同時，COM引腳應該懸空或接電源。

ULN2003是一個非門電路，包含7個單元，但獨每個單元驅動電流最大可達350mA.資料的最后有引用電路，9腳可以懸空。

比如1腳輸入，16腳輸出，你的負載接在VCC與16腳之間，不用9腳。

uln2003的作用：

ULN2003是大電流驅動陣列，多用于單片機、智能儀表、PLC、數字量輸出卡等控制電路中。可直接驅動繼電器等負載。

輸入5VTTL電平，輸出可達500mA/50V。

ULN2003是高耐壓、大電流達林頓陳列，由七個硅NPN達林頓管組成。 該電路的特點如下： ULN2003的每一對達林頓都串聯一個2.7K的基極電阻，在5V的工作電壓下它能與TTL和CMOS電路 直接相連，可以直接處理原先需要標準邏輯緩沖器。

ULN2003 是高壓大電流達林頓晶體管陣列系列產品，具有電流增益高、工作電壓高、溫度范圍寬、帶負載能力強等特點，適應于各類要求高速大功率驅動的系統。
