萬用表測接地電阻方法-解析接地電阻為什么越小越好

萬用表測接地電阻方法

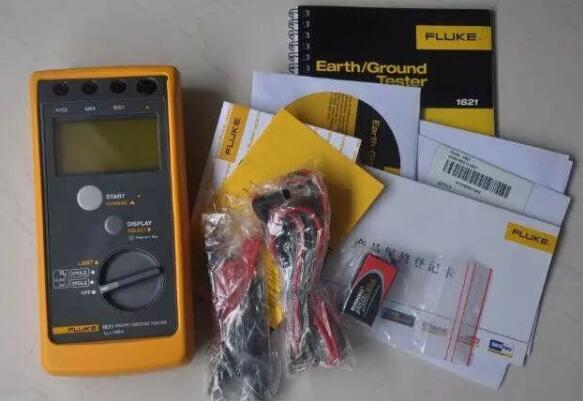

用萬用表在不同土質的土壤對接地電阻進行了實驗，并將萬用表所測數據和專用接地電阻測試儀所測數據進行了比較，兩者十分接近。具體測量方法如下：

找兩根8mm、1m長的圓鋼，將其一端磨尖作為輔助測試棒，分別插入待測接地體A兩側5m遠的地下，深度應在0.6m以上，并使三者保持一條直線。

在這里，A為待測接地體，B、C為輔助測試棒

然后用萬用表（R*1擋）測量A與B；A與C之間的電阻值，分別記作RAB、RAC、RBC，再經計算就可求出接地體A的接地電阻值。

由于接地電阻指的是接地體與土壤間的接觸電阻。設A、B、C三者的接地電阻分別為RA、RB、RC。再設A與B之間土壤的電阻為RX，因為AC、AB距離相等，可以為A與C之間的土壤電阻也為RX；又因為BC=2AB，所以B與C間的土壤電阻近似為2RX，則：

RAB=RA+RB+RX。。。。。。

①RAC=RA+RC+RX。。。。。。

②RBC=RB+RC+2RX。。。。。。

③將①+②—③即得：RA=（RAB+RAC—RBC）/2。。。。。。④

④式即為接地電阻的計算公式。

實測例子：今測得某接地體的數據如下：RAB=8.4∩，RAC=9.3∩，RBC=10.5∩。則：

RA=（8.4+9.3—10.5）/2=3.6（∩）

所以，被測接地體A的接地電阻值為3.6∩。

接地電阻為什么越小越好

電阻越小，電流通過的阻力就越小，那么如果漏電的話，電就全部從接地的地線上傳到地下了

接地分好多種，常見的比如防雷接地（也就是常見的避雷針）：接地電阻越小，一旦遭受雷擊時雷電通過接地線向大地放電就越快，也就是越安全；電器設備安全地（如洗衣機機殼接地）：接地電阻越小，當機殼漏電時，漏電就會通過接地線傳入大地，如果接地電阻太大（假如大過人體電阻），當人觸摸機殼時人體就成了接地線，電流就從人體流入大地，也就是觸電；還有電子設備內部的工作接地等等，都是越小越好。
