穩壓二極管選型知識之穩定電壓(VZ)參數

在穩定電流（Iz）、溫度系數（Ctv）、動態電阻（Rz）、耗散功率（Pz）這些二極管參數中，穩定電壓（VZ, Zener Voltage Range）是表征穩壓二極管的特征參數。穩定電壓（VZ)通常以標準值表示，并帶有一定偏差范圍。

穩壓二極管參數——穩定電壓的具體數值用管子編號的后幾位數字表示。例如，HDZ18VD12穩壓二極管是按照合科泰半導體公司的企業標準編制，對應于市場BZT52C18穩壓管。在f=1kHz，穩定電流（Iz）為5mA時，穩定電壓為18V，范圍為11.2V至+1.1V。

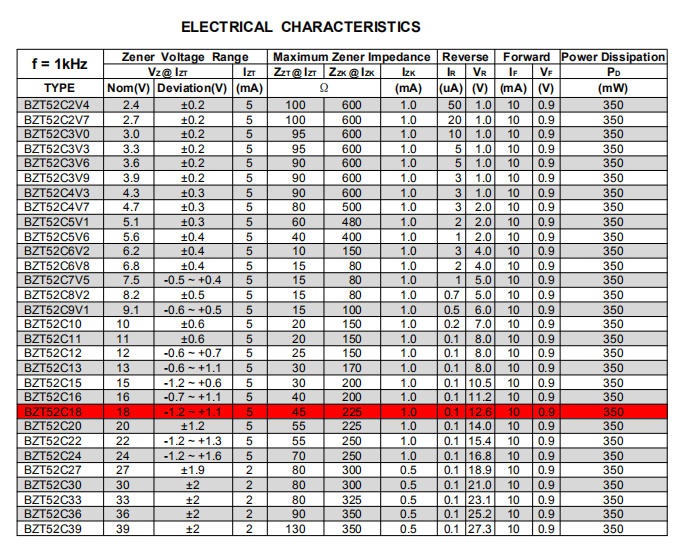

BZT52C系列穩壓二極管的電氣性能

BZT52C系列中其他一些產品的穩定電壓為：

BZT52C2V4穩定電壓標稱值2.4V，容差±0.2V；

BZT52C2V7穩定電壓標稱值2.7V，容差±0.2V；

BZT52C3V0穩定電壓標稱值3.0V，容差±0.2V；

BZT52C3V3穩定電壓標稱值3.3V，容差±0.2V；

BZT52C3V6穩定電壓標稱值3.6V，容差±0.2V；

BZT52C3V9穩定電壓3.9V，容差±0.2V；

BZT52C4V3穩定電壓標稱值4.3V，容差±0.3V；

BZT52C4V7穩定電壓標稱值4.7V，容差±0.3V；

BZT52C5V1穩定電壓標稱值5.1V，容差±0.3V；

BZT52C5V6穩定電壓標稱值5.6V，容差±0.4V；

BZT52C6V2穩定電壓標稱值6.2V，容差±0.4V；

BZT52C6V8穩定電壓標稱值6.8V，容差±0.4V；

BZT52C7V5穩定電壓標稱值7.5V，容差-0.5~+0.4V；

BZT52C8V2穩定電壓標稱值8.2V，容差±0.5V；

BZT52C9V1穩定電壓標稱值9.1V，容差-0.6~+0.5V；

BZT52C10穩定電壓標稱值10V，容差±0.6V；

BZT52C11穩定電壓標稱值11V，容差±0.6V；

BZT52C12穩定電壓標稱值12V，容差-0.6 ~ +0.7V；

BZT52C13穩定電壓標稱值13V，容差-0.6 ~ +1.1V；

BZT52C15穩定電壓標稱值15V，容差-1.2 ~ +0.6V；

BZT52C16穩定電壓標稱值16V，容差-0.7 ~ +1.1V；

BZT52C18穩定電壓標稱值18V，容差-1.2 ~ +1.1V；

BZT52C20穩定電壓標稱值20V，容差±1.2V；

BZT52C22穩定電壓標稱值22V，容差-1.2 ~ +1.3V；

BZT52C24穩定電壓標稱值24V，容差-1.2 ~ +1.6V；

BZT52C27穩定電壓標稱值27V，容差±1.9 V；

BZT52C30穩定電壓標稱值30V，容差±2V；

BZT52C33穩定電壓標稱值33V，容差±2V；

BZT52C36穩定電壓標稱值36V，容差±2V；

BZT52C39穩定電壓標稱值39V，容差±2V。

需要注意的是，如同穩壓二極管的其他參數一樣，除非另有說明，穩定電壓（VZ）也是在25°C時測定的。隨著溫度高，該數字稍有升高，具體請查看廠家提供的數據表。
