在電子電路設計中，電源的穩定性直接影響設備的可靠性。穩壓管作為重要的電子元件，能夠在特定范圍內維持恒定電壓，防止電壓波動對電路造成干擾。除了用于穩壓，它還可用于過電壓保護、限流控制，并能作為基準電壓源，確保電路的穩定運行。

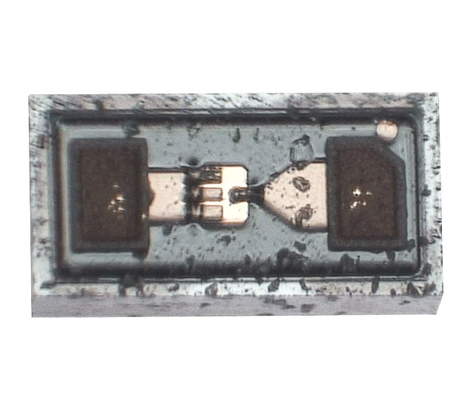

一、穩壓管在電源電路中的核心作用

1. 電壓穩定性

穩壓管的核心作用是維持電壓穩定性。在電源電路中，當輸入電壓波動或負載變化時，穩壓管依靠其反向擊穿特性，在特定電壓范圍內提供穩定的輸出，確保電路正常運行。相比于傳統的線性穩壓器，它具備結構簡單、體積小、反應快等優點，尤其適用于低功耗場景。

例如，在直流供電系統中，若電壓波動較大，可能影響后續電路的穩定性。此時，在電源輸出端并聯合適的穩壓管，它能迅速調節電壓，使輸出電壓保持在安全范圍內，從而保證設備正常運行。

2. 過電壓保護

在電路設計中，穩壓管常被用作過電壓保護元件。當電源電壓超出設定范圍時，它會迅速進入擊穿狀態，將多余電壓引導至地，從而防止電路因電壓過高而受損。

例如，在開關電源、充電器及工業控制設備中，突發的電壓浪涌可能影響電子元件的穩定性，甚至導致損壞。將穩壓管置于電源輸入端，可有效吸收電壓沖擊，避免敏感元件（如微控制器、集成電路等）受到不必要的電壓壓力，提高系統的安全性與可靠性。

3. 作為基準電壓源

穩壓管由于其穩定的擊穿電壓特性，常用于基準電壓源，廣泛應用于精密電路，如模數轉換器（ADC）、數模轉換器（DAC）、運算放大器等。

例如，在某些高精度測量儀器中，必須保證信號處理電路的參考電壓保持高度穩定，否則會導致測量誤差。穩壓管能夠為這些系統提供一個精確的參考電壓，從而提高整個電路的穩定性和可靠性。

4. 過流保護與限流功能

在一些應用場合，穩壓管可以與限流電阻搭配，形成過載保護電路。當負載電流過大時，穩壓管進入導通狀態，并通過限流電阻吸收多余電流，避免電路過載損壞。

例如，在小型直流電源模塊中，穩壓管與限流電阻組成的保護電路可以有效防止電源輸出端因短路或負載過重而導致的設備損壞。這種保護機制在便攜式電子設備中應用廣泛。

二、穩壓管在電路設計中的關鍵要點

雖然穩壓管在電源電路中的作用顯著，但在實際應用時，需要合理設計電路參數，確保其能夠高效穩定運行。以下是設計穩壓管電路時需要注意的關鍵要點：

1. 選擇合適的穩壓管參數

在電源電路中選用穩壓管時，需要考慮擊穿電壓、功耗、功率承受能力和溫度穩定性等因素。

- 擊穿電壓（Vz）：應選擇略高于電源工作電壓的穩壓管，例如，如果電源需要穩定在5V，通常選擇5.1V或5.6V的穩壓管，以確保在負載波動時仍能保持穩定輸出。

- 功耗（Pz）：穩壓管的功耗計算公式為 P = Vz × Iz（其中Iz是穩壓管的工作電流），應確保選用的穩壓管能承受實際工作電流下的功率損耗，以防止發熱或損壞。

- 動態電阻（Zz）：穩壓管的動態電阻越小，穩壓性能越好，特別是在負載電流波動較大的電路中，應選用低動態電阻的穩壓管，以減少輸出電壓變化。

2. 適當配置限流電阻

在電源電路中，穩壓管通常需要與限流電阻串聯使用，以防止過大電流流入穩壓管，導致其損壞。限流電阻的計算方式如下：

R = (Vin - Vz) / Iz

其中，Vin為輸入電壓，Vz為穩壓管的擊穿電壓，Iz為穩壓管的工作電流。適當選擇限流電阻值，可以確保穩壓管穩定工作，同時限制電流避免過載。

3. 考慮熱穩定性

穩壓管的性能會受溫度變化影響，尤其在高溫環境下，其擊穿電壓可能會發生漂移。因此，在設計電源電路時，需要考慮穩壓管的溫度系數，并在必要時采取散熱措施，如增加散熱片或采用更高功率的穩壓管，以降低溫度變化對電壓穩定性的影響。

4. 避免過載工作

雖然穩壓管具有一定的過載能力，但長時間處于高電流狀態可能會降低其壽命。因此，在設計電路時，應確保穩壓管的工作電流控制在其額定電流范圍內，以提高使用壽命和穩定性。

結論

穩壓管在電源電路中的作用不可忽視，它能夠提供穩定的電壓輸出、保護電路免受過電壓影響，并且可用于精密電路中的基準電壓源。合理選擇穩壓管參數、配置限流電阻、考慮熱穩定性以及避免長時間過載工作，是確保穩壓管正常工作的關鍵。通過合理設計，穩壓管能夠在電源電路中發揮更佳的性能，提高整個電子系統的可靠性和穩定性。

在實際應用中，工程師需要根據具體的電源要求，選擇合適的穩壓管型號，并進行相應的電路優化，以確保電源系統的高效運行。
