各位好,今天我們來說下,肖特基二極管的常見型號與作用,包括具體的參數,方便您選型,具體請看下方。

  肖特基二極管的壓降要比普通的二極管低很多,所以自身功耗小,效率很高;反向恢復時間極短,所以適宜工作在高頻率狀態下;目前常見的肖特基最高結溫為150℃-175℃(結溫越高表示產品抗溫特性越好)

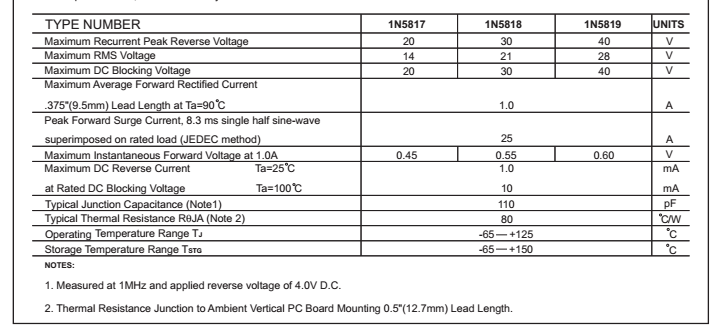

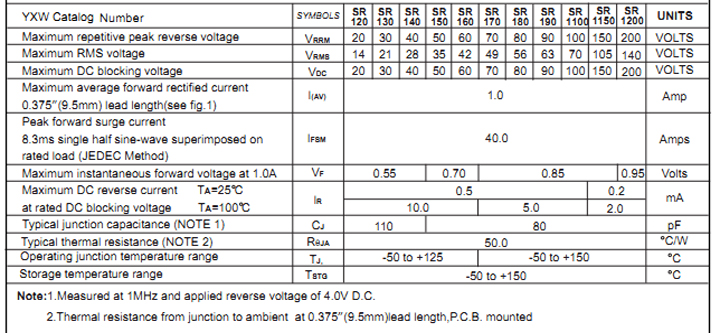

一、1安培,封裝;DO-41

1N5819、電流;1A、壓降;0.55V、電壓;40V

SR160、電流;1A、壓降;0.7V、電壓;60V

SR1100、電流;1A、壓降;0.85V、電壓;100V

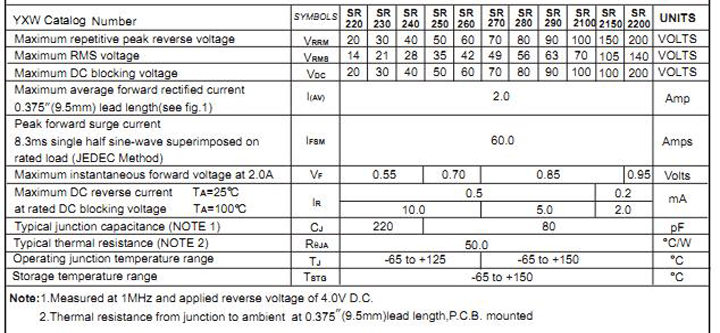

二、2安培,封裝;DO-15

SR240、電流;2A、壓降0.55V、電壓;40v

SR260、電流;2A、壓降0.7V、電壓;60v

SR2100、電流;2A、壓降0.85V、電壓;100v

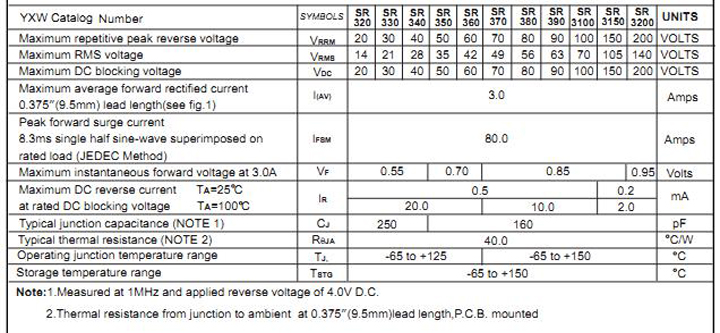

三、3安培,封裝;DO-27

SR340電流;3A、壓降0.55V、電壓;40v

SR360、電流;3A、壓降0.7V、電壓;60v

SR3100、電流;3A、壓降0.85V、電壓;100v

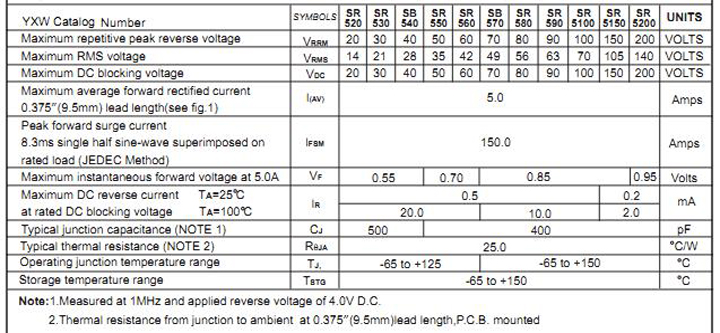

四、5安培,封裝DO-27

SR540電流;5A、壓降0.55V、電壓;40v

SR560、電流;5A、壓降0.7V、電壓;60v

SR5100、電流;5A、壓降0.85V、電壓;100v

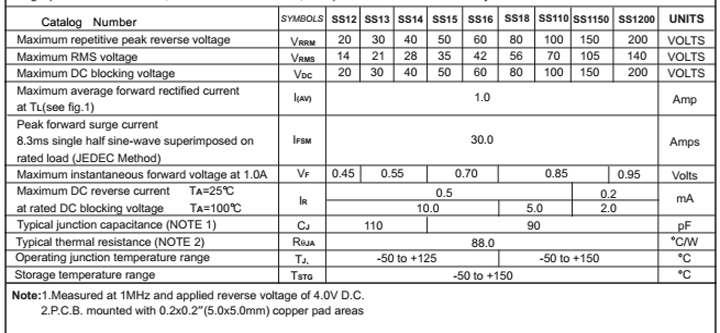

五、1安培,貼片封裝;DO-214AC

SS14、電流;1A、壓降;0.55V、電壓;40V

SS16、電流;1A、壓降;0.7V、電壓;60V

SS18、電流;1A、壓降;0.85V、電壓;80V

SS110、電流;1A、壓降;0.85V、電壓;100V

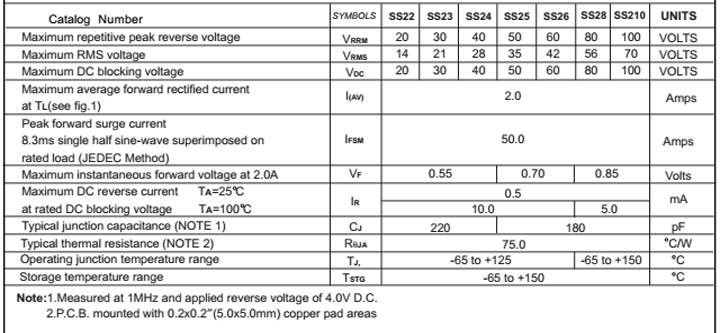

六、2安培,貼片封裝;DO-214AC

SS24、電流;2A、壓降;0.55V、電壓;40V

SS26、電流;2A、壓降;0.7V、電壓;60V

SS28、電流;2A、壓降;0.85V、電壓;80V

SS210、電流;2A、壓降;0.85V、電壓;100V

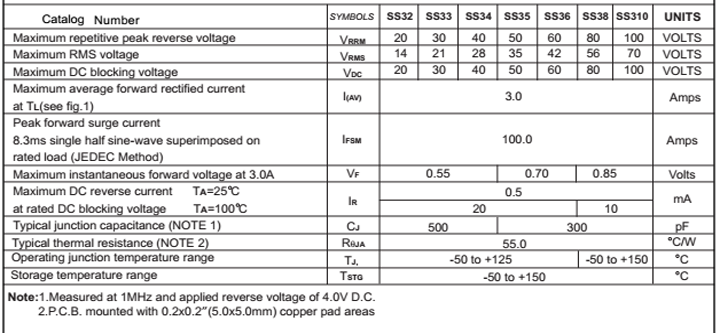

七、3安培,貼片封裝;DO-214AC

SS34、電流;3A、壓降;0.55V、電壓;40V

SS36、電流;3A、壓降;0.7V、電壓;60V

SS38、電流;3A、壓降;0.85V、電壓;80V

SS310、電流;3A、壓降;0.85V、電壓;100V

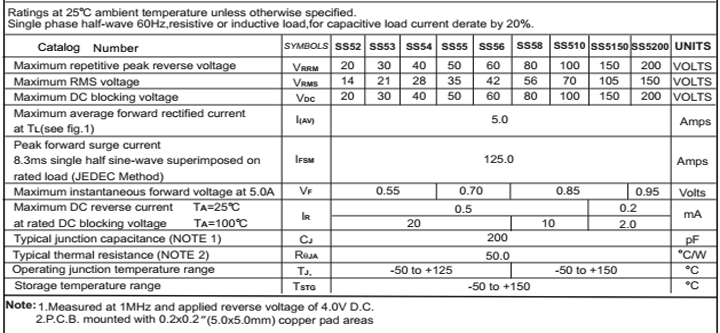

八、5安培,貼片封裝;DO-214AC

SS54、電流;5A、壓降;0.55V、電壓;40V

SS56、電流;5A、壓降;0.7V、電壓;60V

SS58、電流;5A、壓降;0.85V、電壓;80V

SS510、電流;5A、壓降;0.85V、電壓;100V
