壹芯微作為國內專業生產二極管的生產廠家,各種技術已經是非常的成熟,進口的測試儀器,可以很好的幫組到客戶朋友穩定好品質,也有專業的工程師在把控,協助客戶朋友解決一直客戶自身解決不了的問題,像今天有位客戶來咨詢說,肖特基二極管檢測方法,處理好這個問題后,就來到這里,打算跟各位分享一下,后面有遇到相同的問題可以參考解決

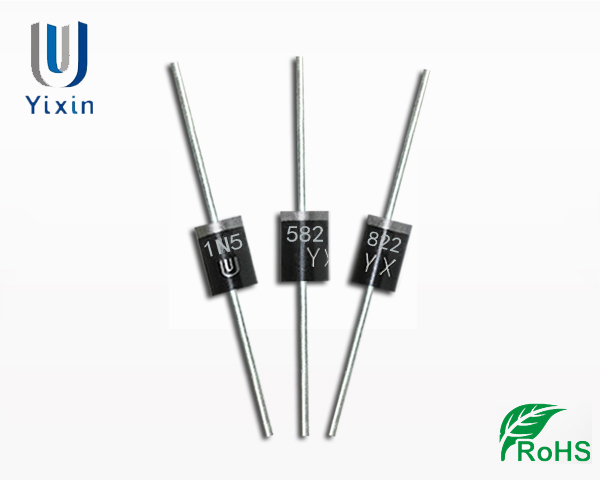

肖特基二極管最大的優點是阻抗低、正向壓降小、恢復速度快，所以常用于高頻大電流整流和降電保護線路。

特基二極管初始安裝或者是每過一段時間都要按例進行一次檢測，這樣才能確保電子電路的正常運行。

1.肖特基二極管檢測內容包括：

①識別電極,②檢查管子的單向導電性,③測正向導壓降VF,④測量反向擊穿電壓VBR。

2. 肖特基二極管測試方法

被測肖特基管，共有三個管腳，將管腳按照正面（字面朝向人）從左至右順序編上序號①、②、③。選擇500型萬用表的R×1檔進行測量。

肖特基二極管測試結論：

第一，根據①—②、③—④間均可測出正向電阻，判定被測管為共陰對管，①、③腳為兩個陽極，②腳為公共陰極。

第二，因①—②、③—②之間的正向電阻只幾歐姆，而反向電阻為無窮大，故具有單向導電性。

第三，內部兩只肖特基二極管的正向導通壓降分別為0.315V、0.33V，均低于手冊中給定的最大允許值VFM(0.55V)。

另外使用ZC 25-3型兆歐表和500型萬用表的250VDC檔測出，內部兩管的反向擊穿電壓VBR依次為140V、135V。查手冊，B82-004的最高反向工作電壓（即反向峰值電壓）VBR=40V。表明留有較高的安全系數。

3. 肖特基二極管壓降的常用測試方法

用“DC POWER SUPPLY”儀（恒流穩壓直流電流）測試：先給小電壓以便有電流通過肖特基二極管，再慢慢調大電流達到被測肖特基二極管的額定電流，待電壓值穩定后再讀數，穩定后的讀數就是額定電流的壓降。

為何是穩定后的電壓讀數才是正確的壓降讀數：肖特基二極管的阻抗不是固定的，而是隨溫度升高而變小的（非線性關系）。

當有電流通過肖特基二極管時，管芯會產生熱量，再通過管體散發出去，當達到熱平衡時（管芯產生的熱量能及時散發出去），此時的阻抗也就是相對穩定，這是能量守恒定律（P=I2R，P轉化為熱量）。如果直接用額定電流測試，初始讀數是偏高的，因為此時的管芯處于常溫狀態，阻抗最大，讀數會隨時間推移而逐步降低，就是因為阻抗隨溫度升高而變小的原因。

4. 肖特基二極管壓降的測試方法常見誤區

部分用戶因受測試儀器的限制而直接用萬用表測試，雖然萬用表有測試二極管的這一檔，但其輸出電流只有一兩個毫安，其測試的讀數并不是“內阻”，而是在電流為毫安級時的壓降，并且，用這種方法測試每一批肖特基二極管壓降時顯示的讀數可能會偏差很大，肖特基二極管通常工作電流是安培級的，兩者相差千倍。
