肖特基二極管結構、封裝與應用的介紹

肖特基二極管分為有引線和表面安裝（貼片式）兩種封裝形式。

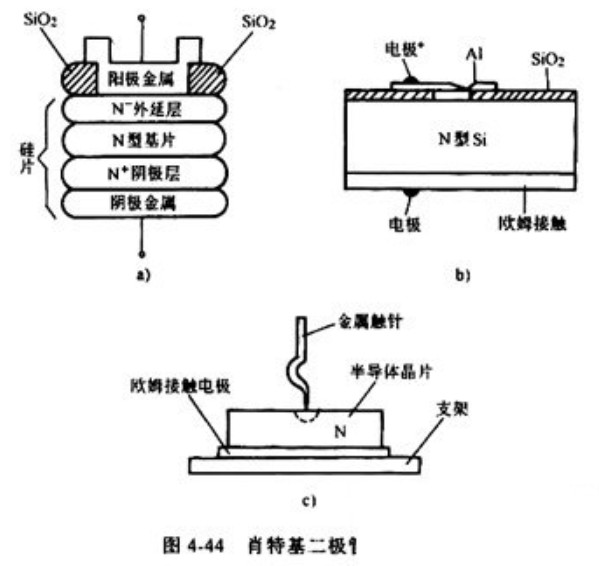

肖特基二極管在結構原理上與PN結二極管有很大區別，它的內部是由陽極金屬（用鉬或鋁等材料制成的阻擋層）、二氧化硅（SiO2）電場消除材料、N-外延層（砷材料）、N型硅基片、N+陰極層及陰極金屬等構成，如圖4-44所示。在N型基片和陽極金屬之間形成肖特基勢壘。當在肖特基勢壘兩端加上正向偏壓（陽極金屬接電源正極，N型基片接電源負極）時，肖特基勢壘層變窄，其內阻變小；反之，若在肖特基勢壘兩端加上反向偏壓時，肖特基勢壘層則變寬，其內阻變大。

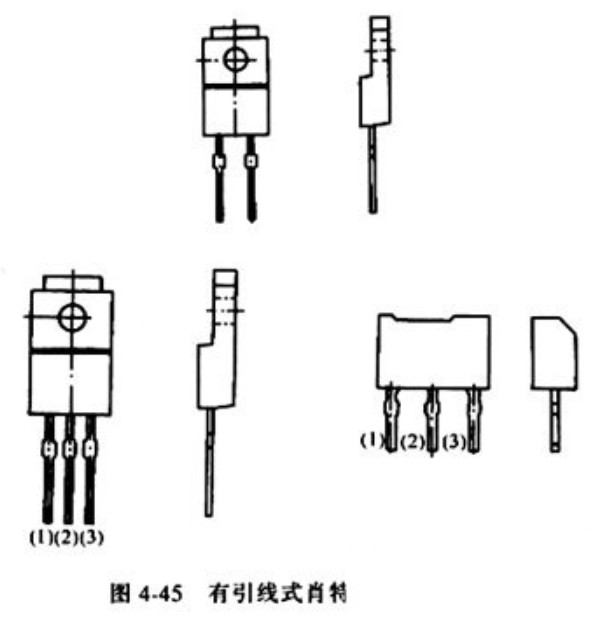

采用有引線式封裝的肖特基二極管通常作為高頻大電流整流二極管、續流二極管或保護二極管使用。它有單管式和對管（雙二極管）式兩種封裝形式，如圖4-45所示。

肖特基二極管的結構與封裝

肖特基對管又有共陰（兩管的負極相連）、共陽（兩管的正極相連）和串聯（一只二極管的正極接另一只二極管的負極）三種管腳引出方式，見圖4-46。

肖特基二極管的結構與封裝

采用表面封裝的肖特基二極管有單管型、雙管型和三管型等多種封裝形式。
